왜 산소 센서는 금방 교체해야 할까? 기술적 이유와 관리 꿀팁

안녕하세요.

알에스코리아 Nellie 입니다.

수리 업무를 진행하다 보면 다른 센서에 비해 O₂(산소) 센서의 교체 주기가 짧게 느껴지는 경우가 많습니다. 실제로 기술부로 오는 문의 중 약 40% 이상이 산소 센서 수명과 관련되어 있으며, 수리 건 상당수도 산소 센서 교체나 센서 기판 교체가 필요합니다.

그렇다면 왜 산소 센서는 유독 교체 주기가 짧고, 단순 센서 교체를 넘어 센서 기판까지 교체해야 하는 상황이 발생할까요? 조금 기술적인 내용이지만, 원리를 알면 "왜 자주 교체가 필요한지" 자연스럽게 이해할 수 있습니다.

결론만 알고 싶다면 아래 [전기화학식 산소 센서의 한계]로 바로 넘어가셔도 됩니다.

전기화학식 산소 센서

1. 전기화학식 산소 센서란?

산소 분자가 전극 표면에서 일으키는 전기화학 반응(산화·환원)으로 발생하는 전류를 측정하여 산소 농도를 계산하는 센서입니다.

즉, [산소 농도 변화 - 전극에서 화학 반응 발생 - 전류 신호 생성 - 산소 농도 출력]의 흐름으로 작동하며, 이를 통해 실시간으로 산소 농도 모니터링이 가능합니다.

​

* 산소 농도가 높을수록 전극에서의 반응이 활발해지고, 생성되는 전류가 증가하여 표시되는 농도 값도 높아집니다.

---

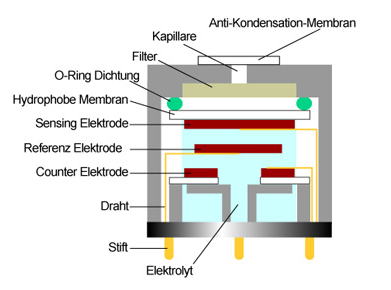

2. 센서의 구조

전기화학식 산소 센서는 크게 3개의 전극, 전해질, 확산막으로 구성됩니다.

• 작동 전극(Working Elextrode, WE)

- 산소 환원 반응이 일어나는 전극(음극)

- 산소 분자가 전자를 받아 물(H₂O) 또는 수산화이온(OH⁻)으로 변환

- 생성된 전류는 산소 농도에 비례

​

• 기준 전극(Reference Elextrode, RE)

- 작동 전극과 대응 전극 사이의 전위차를 일정하게 유지

- 전류 생성에는 직접 관여하지 않지만, 측정 안정성 확보에 핵심적인 역할

​

• 대응 전극(Counter Elextrode, CE)

- 작동 전극에서 나온 전자를 받아 산화 반응 수행(양극)

- 산화 반응을 통해 방출된 전자가 다시 작동 전극으로 이동하며 전류 회로(폐회로)를 완성

​

• 전해질(Electrolyte)

- 전극 간의 이온 이동 매개체

- 온도·습도 변화에 민감 → 센서 수명에 직접적 영향

​

• 가스 확산막(Diffusion Layer, Membrane)

- 산소가 일정한 속도로 전극 표면에 도달하도록 제어

- 수분, 먼지, 오염물질 차단

​

*환원: 전자를 얻는 반응

*산화: 전자를 잃는 반응

---

3. 작동 원리

산소가 센서 내부로 들어와 산화·환원 반응을 일으키면, 그 결과 생성된 전류의 크기를 측정해 산소 농도로 환산합니다.

​

• 산소 유입

- 외부 공기 속 산소(O₂)가 확산막을 통해 센서 내부로 들어감

- 확산막은 유입 속도를 일정하게 유지하여 출력 안정화

​

• 작동 전극에서의 환원 반응 (음극)

- 산소가 전극 표면에 도달하면, 산소 분자가 전극으로부터 전자를 받아 환원

- 이 과정에서 산소는 분자 상태(O₂)에서 화학적 형태(H₂O 또는 OH⁻)로 변환

- 동시에 전극의 전자가 외부 회로로 이동(방출)하며 전류 발생

$\normal{1}{산성전해질}:\ \combi{O}_2+\combi{4H}^++\combi{\e }^-\to \combi{2H}_2O$산성전해질: O2​+4H++℮−→2H2​O​

$\normal{1}{알칼리전해질}:\ O_2+\combi{2H}_2O+\combi{4\e }^-\to \combi{4OH}^-$알칼리전해질: O2​+2H2​O+4℮−→4OH−​

• 전자 및 이온 이동 경로

- 전자: 환원 과정 중 작동 전극에서 떨어져 나온 전자가 외부 회로를 통해 대응 전극으로 이동

- 이온: 환원 반응을 통해 생긴 화학물질(H₂O, OH⁻)이 전해질 내에서 대응 전극으로 이동

​

• 대응 전극에서의 산화 반응 (양극)

- 대응 전극에서는 화학물질(H₂O, OH⁻)이 산화되며 전자를 전극으로 이동시킴

- 이동된 전자는 외부 회로를 따라 다시 작동 전극으로 이동하며 전류 순환 완성​​(폐회로)

​

• 기준 전극

- 작동 전극과 대응 전극 사이의 전위를 안정화시켜 측정 안정성 및 정확도 향상

​

• 전류 → 농도 변환

- 생성된 전류의 크기 ∝ 산소 농도

- 전자 회로가 전류를 읽어 디지털 산소 농도로 변환

​

즉, 산소 센서는 전극과 전해질을 통해 산소와 지속적으로 화학 반응을 하면서 전류를 생성하고 이를 통해 산소 농도를 계산하는 구조입니다.

​

*전자의 역할

- 산소 분자의 산화·환원 반응 매개체

- 외부 회로를 따라 작동 전극 ↔ 대응 전극 사이를 순환

- 전자의 이동 = 전류, 전류의 크기 = 산소 농도

​

*외부 회로의 역할

- 작동 전극(WE)과 대응 전극(CE)을 전기적으로 연결하는 전자의 이동 통로(도선·저항)

- 전자의 순환 흐름을 만들어 전류 생성

- 전류 신호를 전자회로가 감지 → 산소 농도 출력

​

전기화학식 산소 센서의 한계

구조와 작동 원리에 대해 알아보았으니, 이제 왜 다른 전기화학식 센서보다 전기화학식 산소 센서의 수명이 짧고 센서 기판 교체가 필요한 경우가 많은지 알아보겠습니다.

전기화학식 산소 센서는 정확도와 반응 속도 면에서는 뛰어나지만, 구조적 특성과 작동 방식 때문에 다른 전기화학식 센서보다 수명이 짧습니다.

​

1. 상시 산소 노출

대부분의 독성 가스 센서(CO, H₂S 등)는 대상 가스가 존재할 때만 반응하지만, 산소 센서는 항상 대기 중 산소(20.9%)와 반응합니다.

→ 전극과 전해질이 지속적으로 소모되어 센서 수명이 짧아집니다.

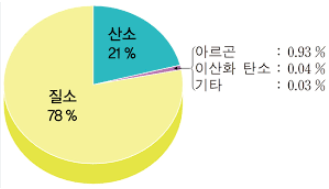

대기의 구성 성분

**가끔 “2년 동안 한 번도 사용하지 않았는데 센서가 이상해요”라는 문의를 받기도 하는데, 산소 센서는 사용 여부와 관계없이 항상 반응하기 때문에 생기는 문제입니다. 일반적으로 산소 센서의 기대 수명은 약 2년 정도지만, 실제 사용 환경에서는 약 1년 6개월 정도로 보는 것이 안전합니다.

반면, 다른 독성가스 센서는 대상 가스가 있을 때만 반응하므로, 기대 수명이 2년이라 하더라도 실제 사용 기간은 3년 이상일 수 있습니다.

→ 센서는 기기의 전원 ON/OFF와 상관없이 산소와 반응하여 전류를 만들고, 전원은 그 전류를 측정해 농도를 표시하거나 보정·처리하는 용도로 사용됩니다. 따라서 기기를 꺼놓더라도 센서의 수명은 닳게 됩니다.

​

2. 전극과 전해질 열화

전극: 산화·부식·오염 누적으로 감도 저하 및 출력 불안정

전해질: 수분 증발 및 화학적 변질로 전류 생성 효율 저하

→ 상시 반응 구조이므로 열화가 다른 센서보다 빠르게 진행됩니다.

​

3. 전해질 누출 및 기판 부식

지속적 반응으로 인해 전해질이 팽창·수축을 반복하며 누출되거나 증발할 수 있습니다.

이때 전해질이 기판에 흘러들면 부식이 발생해 단순 센서 교체만으로는 정상 작동이 어렵고, 센서 기판 교체까지 필요한 상황이 발생합니다.

반면, 독성가스 센서는 평상시 반응이 거의 없어 전해질이 비교적 안정적이기 때문에 이런 문제가 드뭅니다.

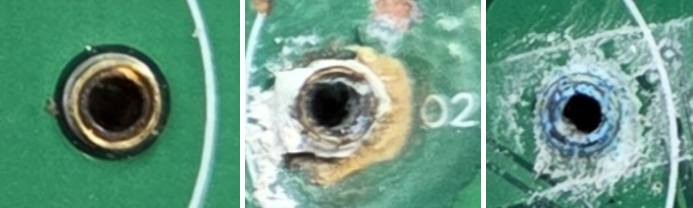

좌측 : 정상 기판 / 가운데,우측 : 전해질 누출로 산소센서 부식 발생

​

4. 외부 환경 영향

- 먼지·기름 등 오염물질이 확산막에 흡착 → 산소 확산 저하

- 습도 변화로 인한 전해질 증발 또는 응축수 유입 → 감도 및 안정성 저하

→ 외부 환경 변화에 매우 민감한 구조라는 점도 산소 센서의 수명을 단축시키는 요인입니다.

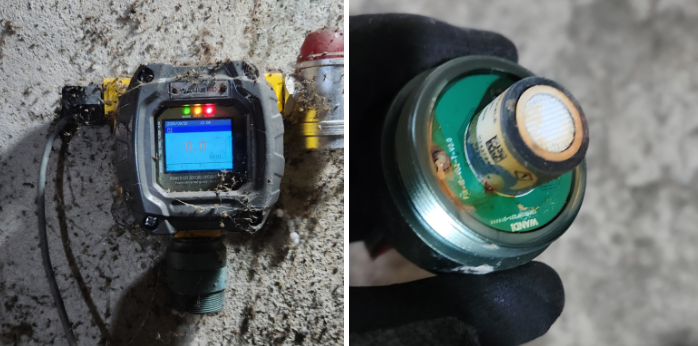

외부 오염으로 수명이 단축된 산소 센서

항목	전기화학식 산소 센서	전기화학식 독성가스 센서	비교 및 특징
상시 반응 여부	항상 대기 중 산소와 반응	가스 존재 시에만 반응	산소 센서는 지속적 반응으로 전극·전해질 소모가 빠름
전극 열화	산화·부식·오염 누적 빠름	상대적으로 느림	산소 센서 감도 저하 속도가 더 빠름
전해질 열화	수분 증발 및 화학적 변질이 빠름	평상시 안정적	산소 센서는 상시 반응 구조로 전해질 손상 가속
기판 영향	전해질 누출 시 부식 발생	거의 없음	산소 센서는 기판까지 교체 필요할 수 있음
외부 환경 민감도	먼지, 습도, 오염물질에 민감	상대적으로 덜 민감	산소 센서 수명 단축의 주요 요인
평균 수명	약 1~2년 (환경에 따라 단축)	3~5년 이상 가능	산소 센서 수명이 다른 센서보다 짧음

​

센서 수명을 늘리는 관리 팁

산소 센서를 오래 사용하려면 사용 환경 관리가 매우 중요합니다.

​

1. 온도 관리

온도 영향

• 저온 환경: 전극과 전해질의 반응 속도가 느려져 센서가 발생시키는 전류가 감소합니다. 이에 산소 농도가 실제보다 낮게 측정될 수 있습니다.
• 고온 환경: 전해질이 증발하거나 변질될 수 있어, 전해질 효율이 저하되며 센서의 정확도가 떨어질 수 있습니다. 또한, 고온 상태에서는 전극이 과열되어 수명이 단축될 위험이 커집니다.

관리 방법

• 예열: 저온에서 장비를 사용하기 전에 충분히 예열하여 내부 반응을 안정화시킵니다.
• 온도 범위 유지: 센서를 권장된 온도 범위 내에서 사용하고, 고온 환경에서의 장시간 노출을 피합니다.

​

2. 습도 관리

습도의 영향

전기화학식 산소 센서의 전해질은 수분을 포함하고 있어, 습도에 민감하게 반응합니다. 수분이 부족하면 전해질이 건조해져 반응 효율이 떨어지고, 습도가 지나치게 높으면 응축수가 전해질로 들어가 감도를 저하시킬 수 있습니다.

• 건조한 환경: 전해질이 증발하여 반응 효율이 떨어집니다.
• 습한 환경: 전해질 내에 응축수가 생겨 감도를 저하시킵니다.

관리 방법

• 수분 필터: 별도의 수분 필터를 설치해 센서를 보호합니다.
• 습도 조절: 센서가 습기를 많이 받지 않도록 주변에 습도조절기를 설치하는 등 환경을 관리합니다.

​

3. 오염물질 관리

오염물질의 영향

먼지, 기름, 화학물질 등이 센서의 확산막에 쌓이면 산소가 전극까지 도달하는 속도가 늦어지고, 전극의 효율이 낮아져 결과적으로 출력이 불안정해지거나 감도 저하가 발생합니다.

• 오염물질: 오염물질이 확산막에 흡착되면 산소가 전극에 도달하기 어려워져 측정 값이 불안정해집니다.
• 기름이나 화학물질: 기름이나 화학물질은 확산막을 침투하거나 표면에 끈적이게 남아 센서의 민감도를 저하시킬 수 있습니다.

관리 방법

• 센서 보호: 센서 주변을 깨끗하게 유지합니다.
• 필터 설치: 먼지 등이 쉽게 들어올 수 있는 환경에서는 분진 필터를 설치해 센서를 보호합니다.

​

4. 정기 점검 및 교정

점검과 유지 관리의 중요성

산소 센서는 시간이 지나며 자연스럽게 성능이 저하되므로 정기적인 점검과 교정이 필요합니다.

관리 방법

• 주기적 검사: 센서의 성능을 주기적으로 확인해 감도나 정확도가 떨어지면 점검을 진행합니다. 센서의 성능에 이상이 있다면 센서 수명이 만료되었을 가능성이 높습니다.
• 정기적 교체: 센서의 평균 수명은 약 1~2년이므로, 수명을 다한 센서를 교체합니다.
• 교정: 센서는 시간이 지남에 따라 정확도가 떨어질 수 있기 때문에, 주기적인 교정을 통해 정확도를 유지합니다.

---

오늘은 전기화학식 산소 센서의 구조와 작동 원리, 그리고 수명이 짧을 수밖에 없는 이유와 센서 수명을 늘리는 관리 방법까지 살펴보았습니다. 센서의 한계를 이해하고 적절한 유지관리를 실천하면 보다 안정적이고 정확한 산소 측정이 가능하다는 점, 기억해 두시면 좋겠습니다.

오늘도 읽어주셔서 감사합니다.

​
