안녕하십니까 알에스코리아 정필승입니다.
제가 블로그에 자주 등장한 다는 뜻은 마케팅 부서가 바쁘다는 뜻 입니다.
오늘은 FIX800 복합가스 측정기와 주문제작형 전처리기를 설치하고 온 내용을 기반으로 그 안에 발생한 디테일한 계측 포인트와 측정기의 활용에 대한 이야기가 주가 될 것 같습니다. 서론이 너무 거창한 것 같네요.
오늘 설치한 장소는 인천에 소재한 공공기관의 소각장입니다.
오늘의 포인트 1 바로 설치의 목적입니다.
설치할 제품은 FIX800 NO, NH3 의 조합으로 이 조합 자체가 주는 의미가 대단합니다.
소각 즉 연소의 과정에서는 불완전 연소시 필연적으로 NOX 가 발생합니다. NOX 란 질소 산화물로 대표적으로는 NO 와 NO2의 합으로 계산하고 발생하는 비율은 95:5 정도 입니다.
NOX 는 대기로 배출되면 빛과 광반응을 통해서 미세먼지를 만들게 하는 환경오염 주된 가스로 그렇기 때문에 대기환경 보전법에서 NOX 의 배출량을 제한하고 있습니다.
NOX 를 줄이기 위해선 가장 큰 틀에서는 3가지 방식을 사용합니다.
-
- 태우는 물질 혹은 태우는데 들어가는 연료의 질을 높히거나 변경한다. 휘발유는 NOX 발생이 없고 디젤차량은 NOX 가 발생하기 때문에 요소수를 넣거나 DPF 장치 등을 설치합니다.
- 태우는 과정을 개선해서 발생을 저감시킨다. 라디오 광고에 자주 등장하는 저녹스 보일러 등이 이에 속하겠습니다.
- 태우고 난 후에 요소수를 넣거나 필터를 통해서 배출을 막는다. 이게 1번 항목 디젤차의 예시이죠.
이번 설치의 목적은 3 번에 해당합니다. 즉 NOX 발생을 줄이기 위해 요소수가 투입되는 현장입니다. ( 사실 대부분의 배출시설은 1,2,3 전 중 후 공정을 모두 사용하고 있습니다)
요소수라고 불리는 액체는 암모니아 NH3 를 물에 희석한 것 입니다.
위의 화학식처럼 암모니아와 질소 산화물이 촉매 위에서 만나 N2 와 H2O(물) 로 변환되는 과정을 거칩니다.
즉 이번 설치는 가스 측정만 하는 것이 아니라, 발생되는 NO 량에 따라서 요소수 투입을 결정하고 과투입 될 시 발생하는 NH3 에 따라서 투입량을 줄이는 자동제어 시스템을 AI 를 통해서 조율하는 시스템의 구성입니다.
설치 제품 FIX800 NO NH3
설치 포인트 소각로 필터 전단
옵션 : 고온용 주문제작형 전처리 장비
비고 : 4-20ma 신호 연동을 통한 AI 펌프 동작
설치 제품과 설치 장소의 사진입니다.
쓰레기 소각로 특성상
- 높은 온도
- 가스 온도가 식으며 발생하는 이슬
- 분진
그렇기 때문에 환경에 맞추어 분진 수분 온도를 제어하는 전처리 시스템이 필수적입니다.
- 샘플링 라인을 따라오다가 가스가 식으며 이슬점 변동으로 인해 응결되는 물을 받아줄 수분트랩을 지납니다. 수분 트랩에 고인 응축수는 자동배수 펌프를 통해서 계속해서 외부로 배출됩니다.
- 수분 트랩 내 장착되어있는 테프론 필터를 통해서 분진을 제거합니다.
- 펠티에 시스템을 통해 가스 온도를 한번더 낮추어 가스속 남아있는 수분을 마지막으로 제거해줍니다.
소각로 필터 전단 프랜지를 가공하여 샘플링 라인을 연결할 예정입니다.
오늘의 포인트2 이젠 가스측정기 설치에도 멀티 테스터도 필수!
공사의 시작은 자재 하역입니다. 실사를 통해서 장비와 자재를 최소화 할 수 있었습니다.
설치포인트 인근에 분석장비를 거치합니다.
미리 가공해온 플랜지를 결합하고 인렛과 아웃렛 포트를 달았습니다.

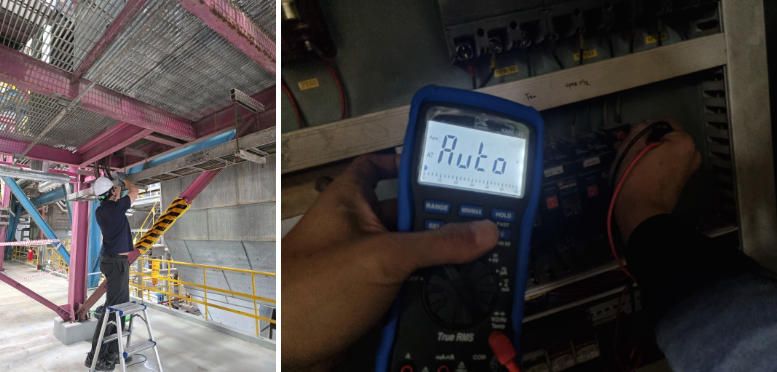

트레이를 통해서 전원선을 포설합니다. 그다음 배전반에 있는 여유 차단기를 통해서 220V 를 공급합니다. 전기 작업시 현장관리자 입회 하여 정전하여 작업했습니다. 차단기를 내리더라도 혹시 모르니 측정은 필수 입니다. 오늘 안전한 전기 작업을 도와준 친구는 알에스코리아의 KANE 525 되시겠습니다. 이젠 밀폐공간 작업 뿐만 아니라, 고소 작업, 전기작업 각각에 맞는 교육과 안전 조치가 필요합니다.
자동 DC/AC 기능으로 별도의 조작 없이 전압을 측정할 수 있습니다. 역시 어두운 환경에서는 백라이트가 있는 모델이 필수적이네요.
유선 전원이 들어가는 제품 특성상 이젠 멀티테스터도 항상 소지해야합니다.
https://www.rs-korea.com/shop/goods_view.php?gno=849&goods_name=525&x=0&y=0
KANE 525 디지털 멀티미터
KANE 525 디지털 멀티미터
www.rs-korea.com
분석장비 왼쪽엔 전원선이 들어가고 아래 커넥터는 통신선을 위해 연결해 두었습니다. 우측엔 가스 인렛과 아웃렛 포트입니다. 배출 규제 가스가 현장내로 토출되면 작업자 안전에 문제가 생길 수 있습니다.
맨 우측은 연결 완료 된 사진입니다.
오늘의 포인트3 측정 정보 활용을 위한 데이터 송출
이미 저는 블로그를 통해서 실시간 데이터 송출에 대한 내용을 많이 다뤘습니다.
설치형 복합가스 측정기 FIX800 은 범용적으로 사용하는 4-20ma 아날로그 신호 뿐만 아니라 RS485 신호를 별도의 옵션 구매 없이 동시에 송출할 수 있는 장점이 있습니다.
이번현장은 AI 업체와 협의 하에 4-20mA 신호를 사용하기로 하였습니다.
FIX800은 4-20ma 신호를 3단계 4, 12, 20 로 발생시킬 수 있는 테스신호 기능이 있습니다. 이를 통해서 실제 운전 전 정상적으로 장비가 연결 되었는지를 테스트 할 수 있죠,
측정기 바로 앞에서 측정한 결과 거의 오차 없이 전류신호가 들어온다는 것을 확인할 수 있었습니다. 도움을 주신 알에스코리아의 효자 상품 C703S 에게 감사 인사를 전합니다.
https://www.rs-korea.com/shop/goods_view.php?gno=554&goods_name=703&x=0&y=0
SUPMEA 디지털 캘리브레이터 C702S C703S / 신호발생기 / TC PT100측정
SUPMEA 디지털 캘리브레이터 C702S C703S / 신호발생기 / TC PT100측정
www.rs-korea.com
AI 제어장비가 있는 요소수 펌프실은 측정기와 약 120m 정도 떨어져있습니다. 블로어펌프등 3상 동력장비가 많은 현장이라 노이즈가 발생 할 지도 모른다고 생각했는데, 정상적으로 잘 들어옵니다. 밀폐공간이니 여기도 가스 측정기가 필요하겠네요, 다음번에 현장에 가면 안전관리 담당자님에게 카다로그 한부 드리고 와야겠습니다. 아쉽게도 오늘은 부재중이시네요.
마치며
이렇게 FIX800 의 다양한 기능과 알에스코리아 취급 제품의 협업을 한번에 소개시켜 드릴 수 있어 감사하게 생각하고 있습니다.
그간 알에스코리아는 시대의 흐름에 맞추어 측정기 IOT화에 많은 노력을 기울였습니다. 그런데 이제는 한발 더 나아가 AI 를 통한 자동제어까지 적용이 되기 시작한다는게 참으로 놀랍습니다. 또다시 새로운 기술 변화에 적용해야 하는 타이밍인 것 같습니다.
아직 정식 운전 전 상태라 실제 구동 모습을 보진 못했는데, 다음에 다시 현장에 방문하여 현황을 살피고 새로운 영역을 넓힐만한 아이디어를 얻어와야겠습니다.
그럼 정리하면서 포스팅 마치겠습니다.
블로그 포스팅은 다양한 의미가 있습니다.
- 연소가스에 제품 적용
- 그것이 가능하게한 알에스코리아의 전처리 장비
- 가스 측정뿐만 아니라 전기, 신호 등 다양한 환경계측기를 단순 취급이 아닌 현장에 적극 사용
- FIX800 의 데이터 출력 기능을 통한 AI 연동
앞으로도 알에스코리아의 발전과 성장을 함께 즐겨주시면 감사하겠습니다.
가스측정기 및 각종 환경계측기 관련 상담은 위 명함으로 편하게 연락 주시길 바랍니다.
감사합니다.
