설치] 인천 강아지화장터 대기 가스 분석 FIX5000 3GAS 및 환경센서 설치

오랜만에 블로그로 인사드립니다.

​

알에스코리아 기술영업부 정필승 과장입니다.

​

2021년 겨울을 시작으로 벌써 4번째 강아지화장터에 가스 측정기를 설치하게 되었습니다. 그간 남양주시 조례로 인해 남양주 설치만 진행했었는데, 이번에는 이례적으로 인천시에 설치를 하게 되었습니다. 확인해보니 인천 서구청에서 관리하는 내역이라고 하네요, 욕심같아서는 전국적으로 법령이 수정되었으면 하는 바람이 있습니다만, 제가 어떻게 할 수 있는 범위는 아닙니다. 그냥 일이 들어오면 최선을 다할 뿐이죠.

​

영업 개시를 위해서 주문 설치까지의 일정이 촉박한 상황이었습니다. 실수없이 설치하기 위해서 실사를 진행합니다.

​

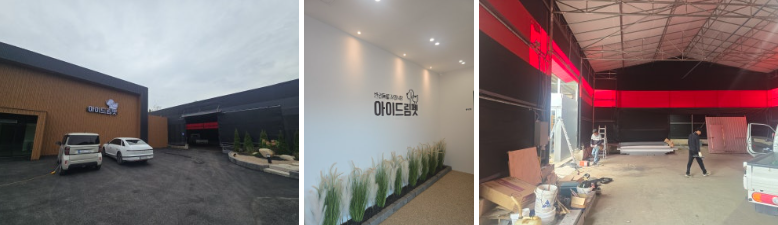

인천 서구에 위치한 강아지 화장터입니다. 한창 마무리공사가 진행중이네요, 사무실 내부는 거의 마무리 된 것 같습니다.



배출단에서 가스를 끌어와야 하다보니 지붕으로 올라가야합니다. 높이가 아찔합니다. 지붕공사중에 잠시 시간양해를 구하고 올라가서 봤는데, 빔이 제법 촘촘하게 깔려 있어서 올라서서 작업하기에 나쁘지 않을 것 같습니다. 다행히 인근에 전원 공급할만한 220V 콘센트는 많이 있습니다. 배전반에서 직접 전원을 공급 받는 것 보다는 훨씬더 수월하겠습니다.

​

​

​

설치할 분석장비는 완디사의 설치형 복합환경 계측기 FIX 5000 제품입니다.



최대 12CH 의 가스 센서와 환경 계측기를 복합적으로 장착 및 모니터링 할 수 있습니다.

​

우측 사진과 같이 메인 기판에 6개의 가스 센서를 연결 할 수 있습니다.

다만 미세먼지 PM 2.5 PM 10 은 가스 센서 슬롯으로 배정되어 미세먼지 동시 측정이 필요한 경우 가스 센서의 슬롯 수는 4개로 제한 됩니다.

​

그 외 장착 가능한 환경 센서는

​

1. 풍속

2. 풍향

3. 온도

4. 습도

5. 대기압

6. 조도

7. 강우량

​

등등으로 RS485 통신이 가능한 센서들을 수신 할 수 있어 경우에 따라서는 연결 가능한 센서의 종류는 더 추가 될 수 있습니다.

​

​

오늘 설치한 센서는

​

1. NOX (NO2 기반)
2. SOX (SO2 기반)
3. HCL

​

이렇게 3가지 가스와

​

1. 온도
2. 습도
3. PM 2.5
4. PM10

​

이렇게 총 7가지 환경 요소를 동시에 모니터링합니다.

​

​

내부 장착된 필터와 펌프를 통해서 먼 거리의 가스를 흡입하여 측정할 수 있으니 이렇게 화장터의 배출단에서 샘플링 라인만 끌고 오면 위로 직접 올라가지 않아도 편하게 가스를 측정 및 분석할 수 있게됩니다.

​

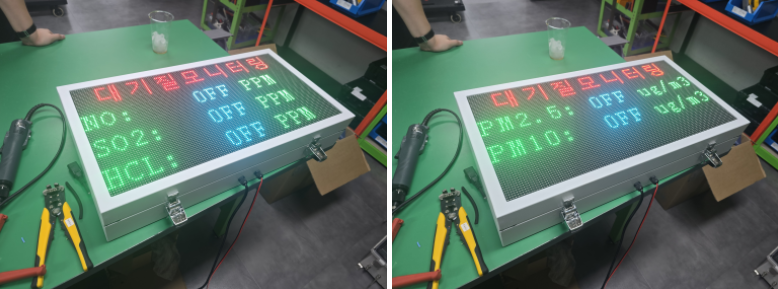

설치 전 동작 테스트는 필수입니다. 측정기가 연결전이라 OFF로 표시되고 있습니다. FIX-5000 의 전광판은 프로그램을 통해서 원하는 위치에 원하는 수치나 글자를 표현할 수 있습니다. 연결된 채널 수 가 많은 경우 슬라이드 쇼를 통해서 여러 채널의 정보를 동시에 보여줄 수 있습니다.

​

실사도 테스트도 모두 마쳤으니 설치를 진행합니다.

​

​











공사를 시작하자마자 비가 옵니다.

​

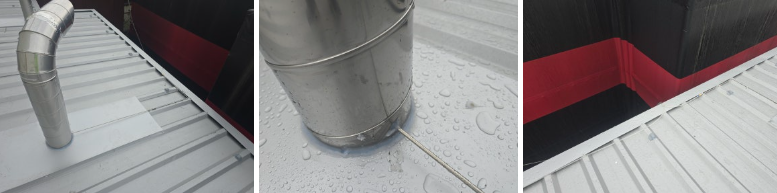

배관에 타공을 해서 고온에 견딜 수 있는 스틸배관을 삽입하고 고정합니다. 유지보수 편의를 위해서 가스가 충분히 식을 만한 포인트 부터는 투명 우레탄 호스를 이용했습니다.

​

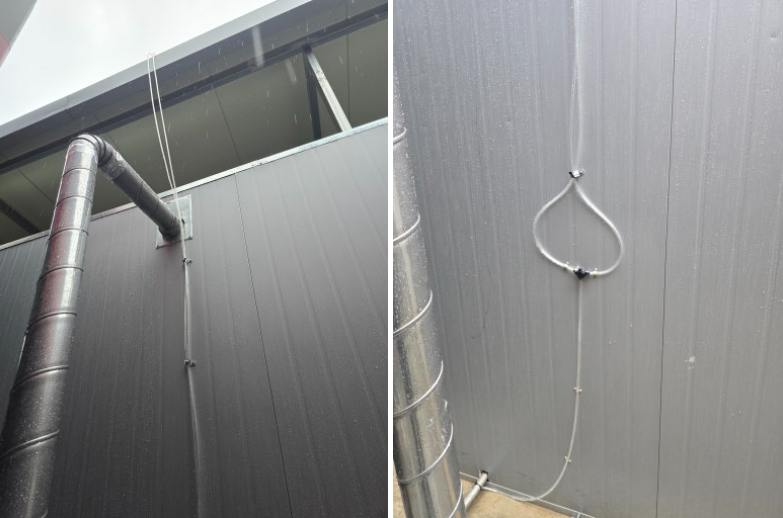

벽을 타고 내려온 호스는 새들로 고정을 하고 1호기 2호기를 선택적으로 측정할 수 있도록 3WAY 벨브를 달아줍니다.

​

 ​

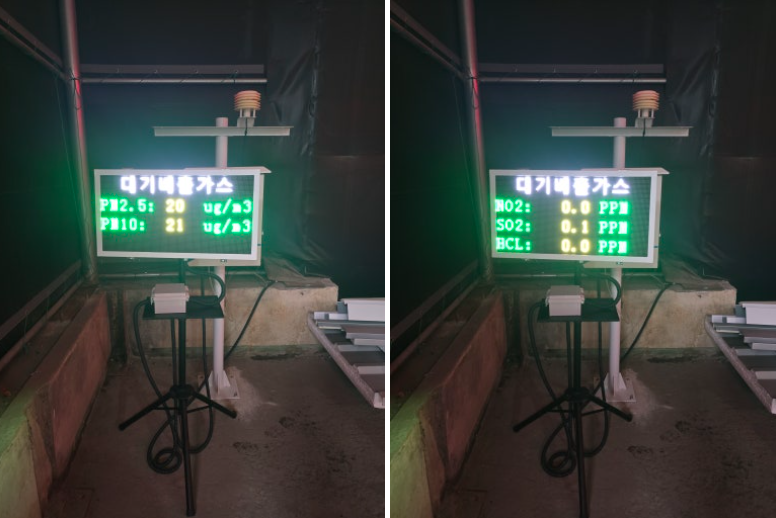

둘이서 동시에 작업해야하는 앵커볼트 작업중엔 사진을 찍을 수 가 없었습니다. FIX 5000을 평평한 바닥면에 고정합니다. 전광판은 향후 이동의 가능성이 있어서 전용 3각대에 설치하였고, 나중에 주름관을 절단하지 않고 케이블을 연장할 수 있도록 접속 박스를 아래 두었습니다.

​

​

구청의 허가 전에 설치한지라, 실제 운전시 발생 가스를 볼 수 없던게 조금 아쉽긴 하지만, 그간의 경험으로 미루어 봤을 때 문제 없을 것이라 생각합니다.

​

지붕공사가 조금 살떨리긴 했지만, 선작업등을 미리 해놓은 덕에 수월하게 설치 마무리하였습니다. 업무를 진행함에 있어 알에스코리아의 FIX5000 이 도움이 되셨기를 바랍니다. 물론 번창하시길 바라기도 하는데 업종 특성상 번창하신다는 뜻이 누군가에겐 큰 슬픔이 될 것 같아 말을 아끼겠습니다.

​

알에스코리아는 가스측정기를 전문으로하는 환경 계측기 회사로서 측정이 필요한 것이 있으시면 지역과 장르를 가리지 않고 위 명함으로 문의 부탁드립니다.

​
