안녕하십니까 알에스코리아 기술영업부 정필승 대리입니다.
오늘은 어플리케이션은 간단하지만 함체구성이 독특한 설치현장이 있어서 정보 공유드리려고 합니다.
대기중의 NO2 측정 목적의 설치이며, 소음, 미세먼지등의 설치형 제품을 취급하는 대리점과 협업하였습니다.
내용부터 정리하고 포스팅 시작합니다.
납품처: 성남시 소재 초등학교 (상세 정보 미공개)
어플리케이션 : 대기질 측정
측정항목: 소음 미세먼지 NO2 (이산화질소)
비고:
- NO2 측정 분해능 소수점 2자리 까지 필요 0.XX
- 옥외 측정
- 알에스코리아는 가스측정기과 전용 전광판 납품
- 옥외설치
- 데이터 저장 및 관리 필요
오늘 납품한 제품상세는 아래와 같습니다.
- 설치형 가스측정기 FIX800 NO2 단일가스 측정
- 데이터 저장 및 관리를 위한 디지털 레코더 R9600
- 측정 수치를 외부 디스플레이 하기위한 FIX800 전용 전광판 FIX-DS 1CH

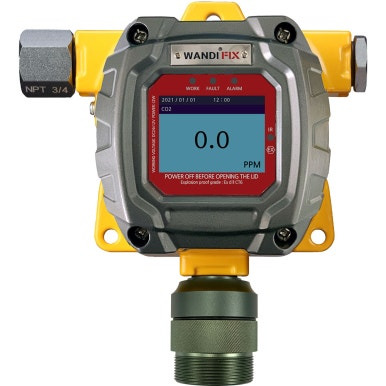

|FIX800 주문제작형 설치형 가스측정기
유저 선택에 따라 단일 및 복합으로 구성이 가능합니다.
알에스코리아의 주력 판매제품 설치형 가스측정기인 FIX800 은 WANDI 사에서 취급하는 40여종의 센서중 측정을 요하는 가스 센서를 선택하여 단일 혹은 복합으로 측정할 수 있는 제품입니다. CO/H2S 듀얼센서를 사용하는 경우에는 5대가스를 하나의 제품으로 측정할 수 있는 장점 때문에 전국적으로 많은 사랑을 받고있습니다.
센서의 사양에 따라서 다양한 측정범위와 분해능 표시를 세팅할 수 있어, 이번 현장과 같이 미세한 농도의 측정을 요하는 경우에도 저희 제품이 선정될 수 있었습니다.
FIX800은 전용의 소프트웨어를 제공하여 실시간 모니터링과 데이터 관리를 할 수 있으며 무선하드웨어 옵션인 FIX-AP를 이용하여 중앙 관제또한 가능합니다.
설치] 인천시 하수 처리장 밀폐공간 가스농도 측정기 FIX800 O2 H2S EX 설치, 작업환경 분석을 위한
안녕하십니까 알에스코리아 기술영업부 정필승 대리입니다. 제목이 너무 길어졌습니다. 해야 할 이야기가 ...
blog.naver.com

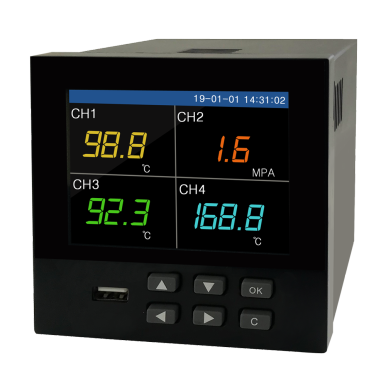

|R9600 아날로그 신호를 수신하는 다채널 디지털 레코더 R9600
SUPMEA 사의 디지털 레코더 R9600은 대부분의 아날로그 신호를 직접 받아서 저장하는 장비입니다.
K 타입 온도센서 개별, PT100 온도센서, 4-20ma, 1-5v, 0-5v, 0-10v, 0-20ma 를 모두 받을 수 있어 온도센서같은경우 별도의 트랜스미터를 사용하지 않고도 현장에 적용할 수 있기 때문에 아주 편리합니다.
옵션에 따라서 4CH 6CH 12CH 18CH을 선택할 수 있기 때문에 동시에 다양한 파라미터를 관리하는 현장에 적용되고있습니다. 가시성 좋은 디스플레이로 로거이면서도 인디게이터로도 이용가능하니 1석이2조라고 할 수 있겠습니다.
전용의 소프트웨어 사용은 물론이지만 이번 현장에서 적용된 중요 포인트는 전단에 있는 USB 포트를 통해서 데이터를 편리하게 다운로드 받을 수 있다는 점입니다. 전용의 소프트웨어가 있다면 우측 사진처럼 로깅 차트 뿐만아니라 그래프로도 정보를 확인 할 수 있고 별도의 소프트웨어를 사용하기 귀찮은 분들은 CSV(엑셀양식)으로 다운받아 어디서나 편하게 검토할 수 있습니다.

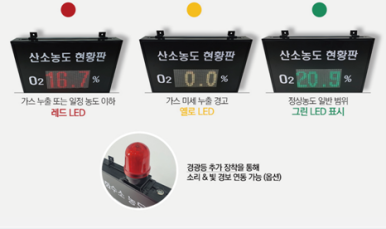

|FIX-DS FIX800 의 RS485 출력값을 송출하는 전용의 모니터링 현황판
FIX-DS 현황판은 FIX800 에서 송출되는 RS485 신호의 프로토콜로 세팅이 되어있는 전용의 전광판입니다. 아날로그 신호가 아니다보니 긴 거리에서도 데이터 오차가 적어 안정적인 사용이 가능합니다.
기본 구성인 1CH 2CH 3CH 4CH 5CH 전광판도 있지만 두번재 사진과 같이 유저의 요청에 따라 자유로운 커스터마이징이 가능합니다.
3색 LED 를 사용하여 현장 상황에 따라 다른 색상으로 디스플레이 하면서 시안성을 높혔고, 경광등 옵션을 통해서 현장에 진입하지 않고도 외부에서 경보상태를 확인할 수 있습니다.
물론 4-20ma 수신 모듈을 옵션으로 선택하거나, 기존 사용 장비의 RS485 프로토콜을 공유해주시면 타 계측기도 사용이 가능합니다. (개발비 별도)
옥외 방수 처리를 통하여 옥내 옥외 구분없이 이용할 수 있는 장접이 있습니다.
|납품 준비: 제품 함체 구성과 자체 테스트
FIX800 과 R9600 모두 IP 등급이 옥외에 직접 설치하긴 좋지 않습니다. 제품을 보호하면서도 인디게이터로서의 기능을 하다기 위해 2중문 함체를 가공했습니다. 제품의 유지보수가 용이하도록 별도의 터미널 블럭을 통해서 결선 할 수 있도록 세팅하였습니다. 대리점측에 설치 예시를 보여줄겸 테스트겸 제 전용의 테스트 보드에다가 결착을 해보았습니다. 정상 작동할 때 사진을 찍었어야하는데 로딩중에 찍었더니 수치가 안보여서 아쉽습니다.
|설치: 학교 옥상 옥외에 측정기 및 전광판 설치
사진을 보시고 의문을 품으실 분들에게 미리 변명을 하자면 해당 학교의 대기질 측정은 한시적 프로젝트로 공사 편의성과 철거 편의성을 고려하여 임시 보드에 거치하였으며, 선작업또한 알선으로 처리하였습니다. 지난 6월 말 설치 이후 그 지독한 장마를 거치고도 제품에 문제가 없었으니 방수 시공은 확실하게 하지 않았나 하는 생각이 듭니다.
|마치며
그간의 블로그를 돌아보면 불성실하다곤 말 못하겠지만 너무 설치 전 중 후 사진만 간단한 공유가 이루어진 것 같습니다. 그래서 요즘 몇편의 블로그를 보시면 아시겠지만, 가급적 납품과 설치의 전후 사정과 제품에 대한 특장점을 한 포스팅에 담으려고 노력하고 있습니다.
저희에게는 늘 비슷한 이야기의 포스팅이지만 누군가에겐 알에스코리아의 첫 글일 수도 있다는 마음으로 업무에 임하겠습니다.
오늘의 포스팅은 단순히 FIX800 제품 뿐만 아니라 다른 제품과의 연결된 사용 그리고 타 업체에서 취급하는 제품과 협업하여 하나의 프로젝트를 완성했다는데에 의미를 두고 있습니다.
공공기관 및 공사 현장등 소음과 미세먼지 NO2 농도를 동시에 측정이 필요하신 현장이 있다면 언제든 문의를 부탁드립니다. 다만 대기질에 대한 적정 수치는 지역마다, 기관마다 차이가 있을 수 있으니 충분히 검토하여 문의를 주시길 부탁드립니다.
알에스코리아는 가스측정기 전문 업체로서 다양한 환경측정 제품도 함께 제공하고있습니다.
제품문의, 현장 시연요청, 미팅 요청, 측정기 설치문의는 위 명함으로 평일근로시간 기준 문의주시면 친절하게 상담해드리겠습니다.
