납품] 산소가 없는 환경에서도 분석이 가능한 바이오가스 분석기 OPTIMA BIO

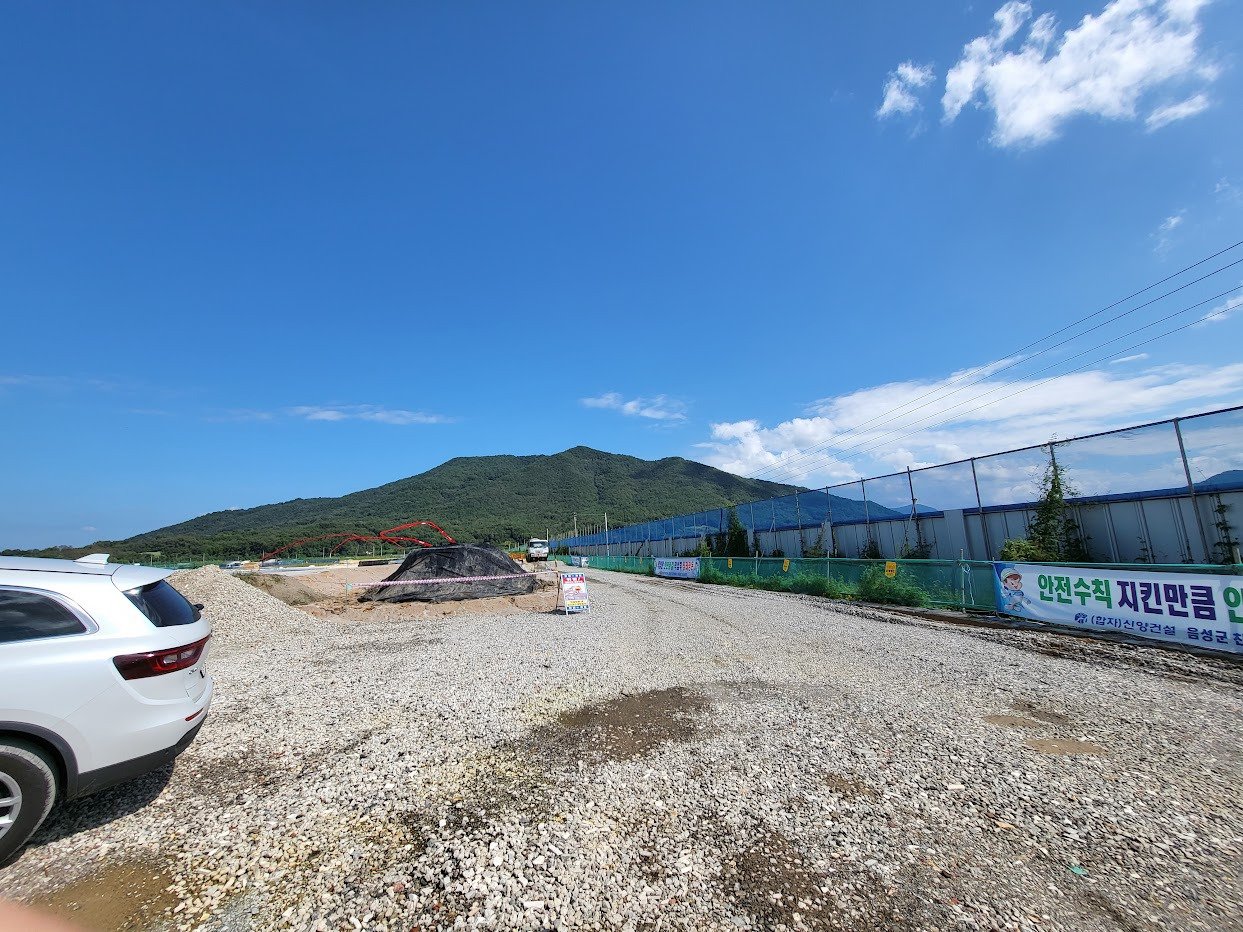

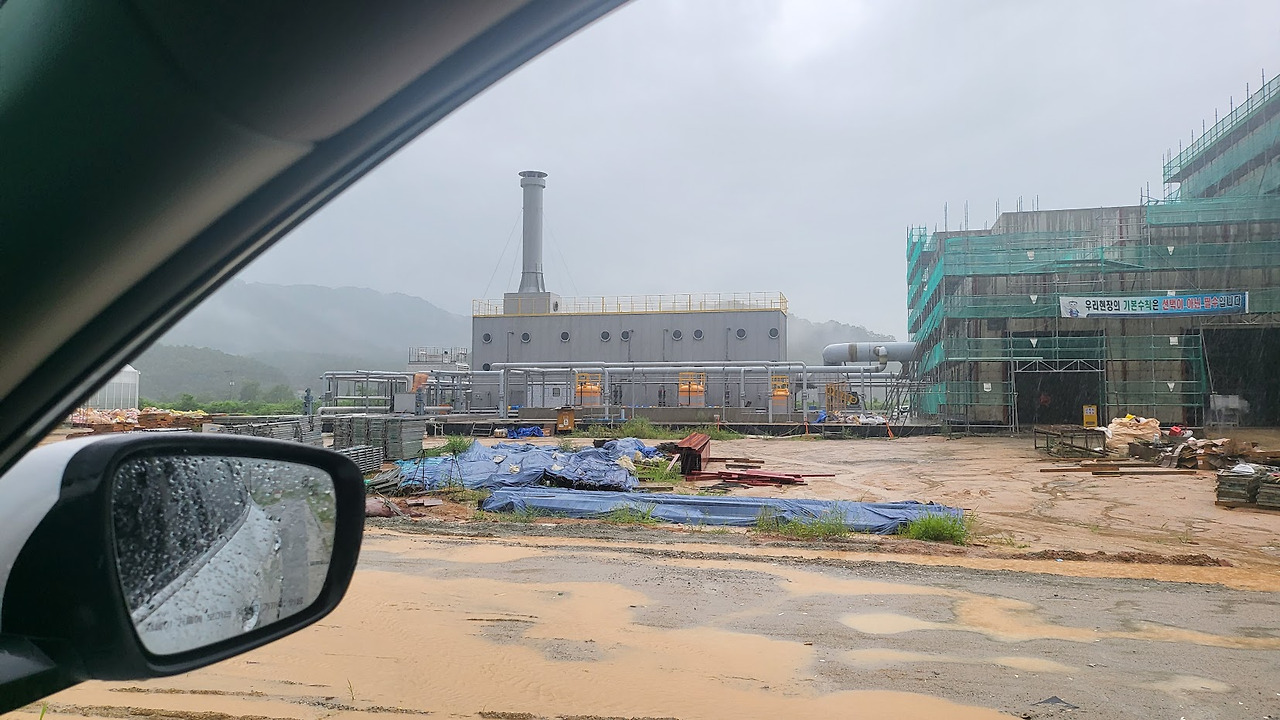

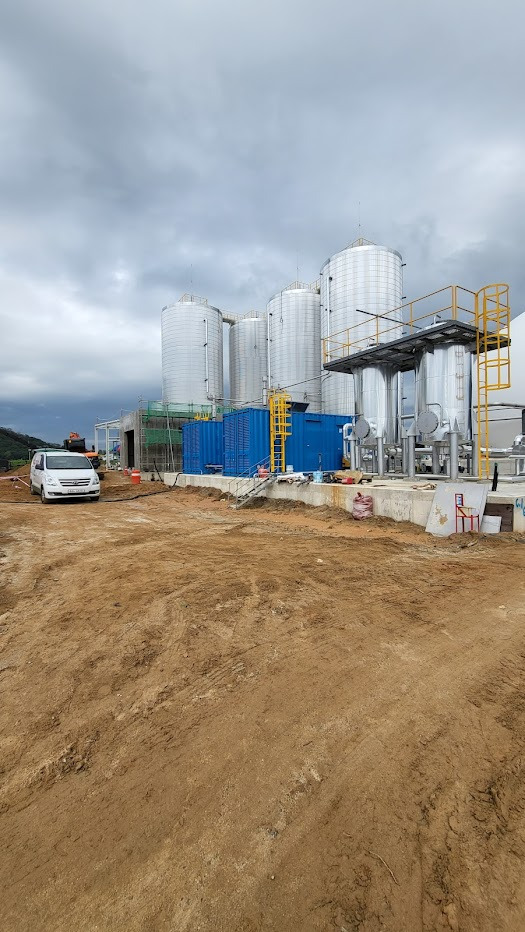

안녕하십니까 알에스코리아 정필승입니다. 위 사진은 음성군 소재한 가축분뇨 처리 시설입니다. 터파기부터 미팅을 시작하여 완공에 이르기까지 오래도록 미팅을해온 현장입니다.

​

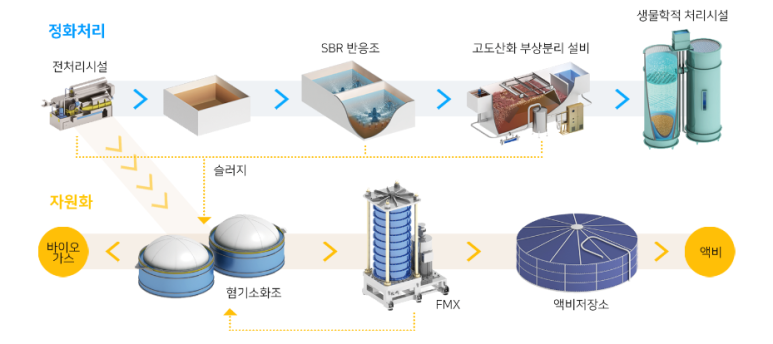

처리 공정과 순서는 처리시설마다 차이가 있을 수 있습니다.

가축분뇨 처리시설이란 곳은 지역 인근에 가축들의 분뇨를 모아 각종 처리공정을 거쳐 비료와 메탄(바이오가스)를 생산하는 공정이라고 생각하시면 됩니다.

​

제가 이번에 담당한 구역은 혐기소화조 전후단의 가스 측정입니다.

​

혐기소화조의 의미는 嫌氣性 한자 그대로 혐오의 혐자를 사용하여 공기를 실어한다는 뜻이 되겠네요, 즉 공기가 없이 화학적 처리를 하는 공정입니다. 반대말로는 호기성 이라는 말이 있습니다.

​

일상생활에서 가까운 예로는 한국의 대표 반찬 김치도 혐기성발효를 합니다. 그렇기에 전통적으로는 꽉꽉 눌러 담아 장독대에 넣어 땅에 파뭍는 방식으로 김장김치를 보관하기도 했고 김치통을 자주 열면 팍 쉬어버리는 이유가 그렇습니다. 김치 이야기는 여기까지 하지요.

​

각 지역 농촌에서 수거된 분뇨들이 몇번의 처리 공정을 거치고 혐기소화조로 이송이되면 소화조 내에서 산소 없이 활동하는 혐기미생물들이 슬러지를 분해합니다.

​

유기물들이 혐기미생물과 발효되는 과정에서 아세트산과 수소가 발생되며

​

아세트산과 수소와 메탄박테리아가 만나 메탄이 발생됩니다. 이 메탄이 이제 바이오가스로 활용되게 됩니다.

​

더하여 CO2와 H2S 가 발생하게 되죠 위에 설명한 과정들이 제가 측정해야하는 가스들의 항목이됩니다.

​

1. CH4 0-100% 발생 바이오 가스의 농도
2. CO2 0-100% 부수 발생 가스
3. H2S 0-5000ppm 부수 발생 가스
4. O2 0-30% 산소유입이 없는지 확인

​

위의 공정표엔 표기되어있진 않지만 음성군 분뇨 처리 시설엔 생산된 바이오가스 가스의 품질과 설비 고장등을 막기 위하여 탈황시설(황산화물 계열 제거)을 거쳐 다음 단계로 진행이 되게끔 되어있습니다. 결론적으론 해당 현장엔 CH4 CO2 측정도 중요하지만 탈황시설 전 후단의 H2S 측정이 가장 큰 목적입니다.

​

이제 제품을 선정함에 있어 신중을 기해야합니다. 일반적인 바이오가스라면 알에스코리아 블로그에 자주 등장하는 GASTIGER 2000 혹은 6000 제품에 해당 스펙의 센서와 습도 제거 필터를 장착하면 충분하지만, 문제는 위에서 반복하여 언급했던 혐기성 소화조라는 점 입니다.

​

일반적인 가스측정기에 장착된 독성 가스 센서는 전기 화학식으로 센서의 전극에서 타켓물질과 산화 환원 반응을 통하여 발생하는 전기 신호를 계산하는 방식으로, 이 산화 환원 반응을 위해 외부의 산소가 필수적입니다. 한줄로 말하면 산소가 없는 환경에선 일반적인 전기화학식 센서론 측정이 불가능합니다.

​

그렇기 때문에 이런 혐기성 소화시설에선 특수 처리가 된 바이오가스 분석기를 사용해야합니다.

그리하여 선정된 제품이 바로 MRU 사의 OPTIMA7 바이오 입니다.

​

두두등장

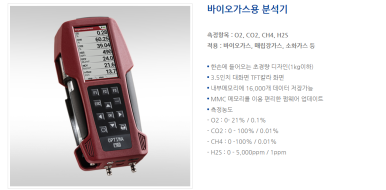

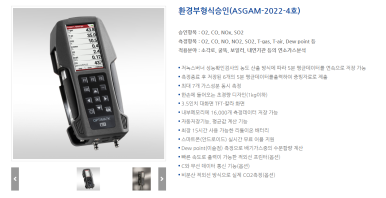

좌측 연소가스 분석기 OPTIMA 7 우측 바이오가스 분석기 OPTIMA BIO

국내에 연소가스 분석기로 많은 판매가 이루어지고 있는 OPTIMA 7 제품과 동일한 디자인과 조작법을 가지고 있습니다.

​

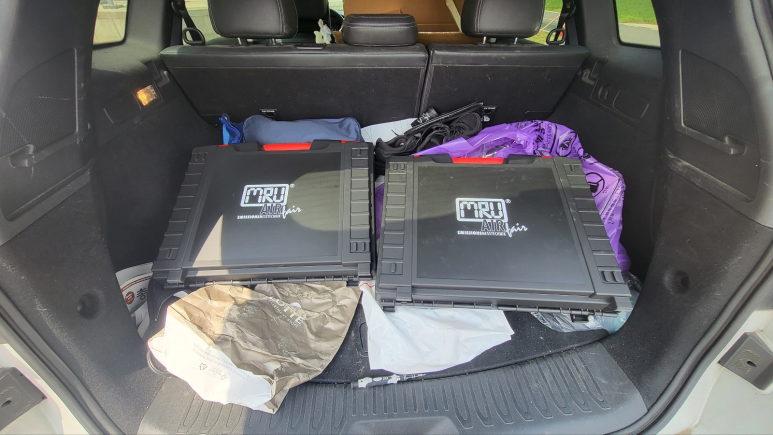

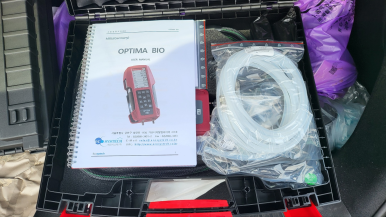

구성품도 OPTIMA 7과 같습니다.

​

• 제품본체
• 전용프로브
• 메뉴얼
• 성적서
• 프린터
• 충전기 및 데이터 케이블
• SD카드

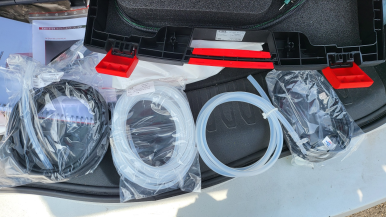

• 압력 등 기타 항목 측정을 위한 샘플링 호스

​

의 구성입니다. 제품의 사용법은 제가 예전에 촬영해 놓은 것이 있으니 참고 부탁드립니다.

​

https://youtu.be/WwwyPMa5IxI?si=wdV-1EHhutoBSCa-





환경과 제품은 길게 설명했으니 이제 실제 측정할 시간입니다.

​



우선 탈황시설 전단 의 가스를 측정합니다.

​

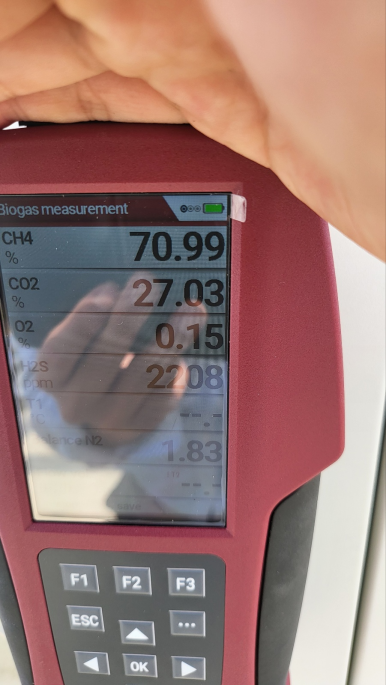

약 70% CH4 27% 의 CO2 그리고 약간의 산소와 고농도의 황화수소가 안정적으로 측정됩니다.

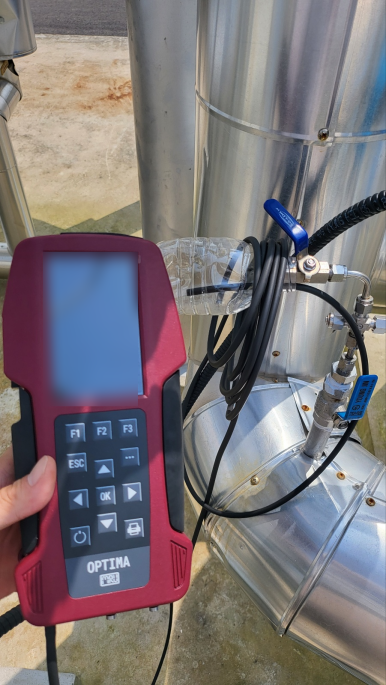

탈황 시설의 후단입니다. 해당 업무는 탈황시설 설치 업체의 탈황율 품질 보증에 중요한 자료가 될 것입니다. 빛 때문에 화면이 잘 안보이는 상황이지만, 중요 정보가 될 수 있어 한번 더 모자이크 처리를 하겠습니다.

​





담당자분들과 측정 시연을 마치고 현장사무실로 돌아와 상세 제품 교육을 진행했습니다.

​

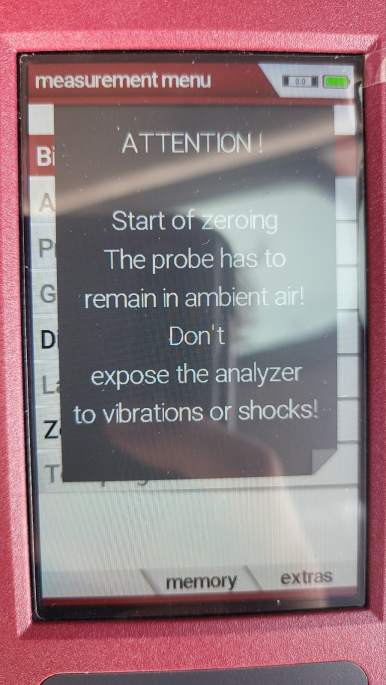

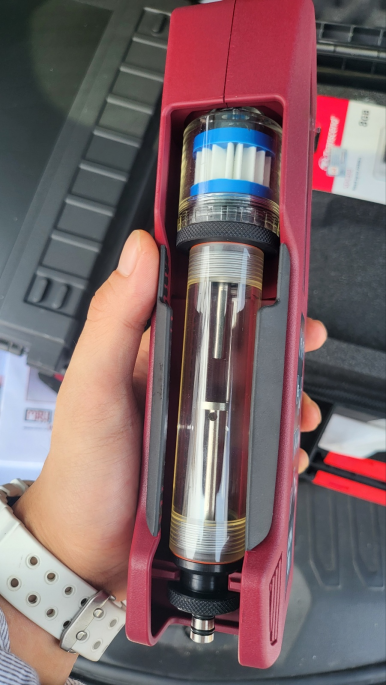

구성품 소개는 물론이고 좌측면 트랩의 관리, 영점 대기교정, 데이터 저장및 관리, 제품 유지보수가 주된 내용이었습니다.

​

​

이렇게 오늘은 기존 포스팅하던 제품과 조금은 결이 다른 분석장비의 소개를 하였습니다.

​

혐기성소화 시설뿐만 아니라 다양한 바이오가스 분석에는 일반 안전용 장비가 아닌 이렇게 전용의 분석기를 사용해야합니다. 오늘 가장 중요한 포인트죠,

​

작업자 안전을 위해선 안전용 계측기

연소가스 분석을 위해선 연소가스 분석기

바이오 가스 분석을 위해선 바이오가스 분석기

​

즉 환경과 목적을 분명히 해야 적합한 제품의 공급과 솔루션을 제공할 수 있습니다. 저희 알에스코리아는 어떠한 환경에도 대응할 수 있도록 다양한 브랜드의 장비를 보유하고 있습니다.
