실사] 포항 하수 처리장 슬러지 보관 탱크 CO 측정 FIX800 CO 및 전처리 장비



안녕하십니까 알에스코리아 정필승입니다.

오랜만에 출장을 다녀왔습니다 1박2일로 포항에 3개업체 부산의 2개 업체 방문 코스입니다.

몇년전 경남과 전남을 왔다갔다 하던 것에 비하면 훨씬더 효율적인 동선이긴 하지만 빡센건 마찬가지입니다.

​

이번 경상도 일정은 이렇습니다.

​

1일차

​

1. 포항 소재 2차전지 관련 업체
2. 포항 하수처리장 : 측정기 설치 제안, 현장실사 및 미팅
3. 포항 대리점 방문: 신제품 소개와 교육

​

2일차

​

1. 부산 대리점 방문: 발주품 납품과 제품교육
2. 부산 대리점 방문: 신규 대리점 미팅

엄청난 코스입니다. 오전에 포항에 도착하려면 새벽 4~5시에는 출발해야합니다.

​

예전 출장 블로그에는 해뜨기 전 풍경이나 도로에서 맞이하는 일출 사진등을 같이 올려 풍부한 감성을 느낄 수 있었지만 이번엔 없습니다. 왜냐하면 운전은 후배만 하고 저는 자고 일어나니 도착해 있었기 때문입니다. 고생한 후배에게 따듯한 목소리로 "억울하면 먼저들어오지 그랬냐" 라고 응원해주었습니다. 여러분 짬과 나이가 같이 차고있다면 늙는 것은 그렇게 슬픈일이 아닐지도 모릅니다.

​

이번 포스팅은 5개의 일정중에 1일차 2번 항목인 포항 하수처리장입니다.

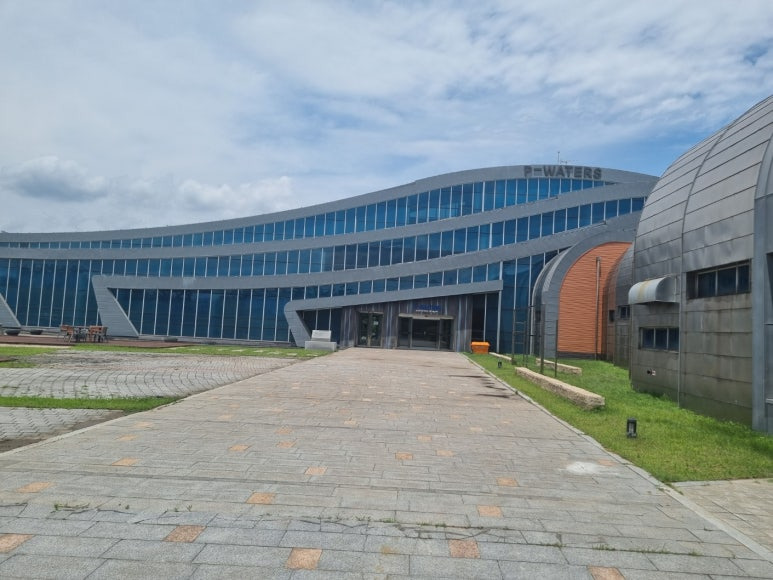

P-WATERS 가 저를 맞이해줍니다. POHANG 이라 P-WATERS 라면 부산은 B-WATERS 일까요? 대구는 D-WATERS로 D의 의지를 잇고있을까요?

어쩌다가 이런사진을 찍은지는 모르지만 중소 신문사에서 인터뷰하는 사진 구도가 되었습니다. 마음에 듭니다. 준비한 제안서와 제품군들을 소개하고 운용 방식과 향후 유지보수 등 다양한 부분을 논의했습니다. 담당자분이 현업에 오래 계서서인지 질문이 날카롭고 꼼꼼하십니다.

​





현장으로 올라갑니다. 측정환경에 대한 소개가 너무 늦었네요.

​

길게 풀어서 설명드리자면 하수 및 폐수처리과정에서 발생하는 슬러지(퇴적물을) 해당 기관에 하역합니다. 열건조 및 탈수 작업을 통하여 건조슬러지를 제조합니다. 건조된 슬러지는 탱크로 이송하여 보관하고 주기적으로 보관된 건조 슬러지를 실어 자원화할 수 있는 기관으로 이동시킵니다. 저희가 측정하야 하는 곳은 그 과정중에 있는 보관 탱크 내의 CO 측정입니다.

​

어디선가 퍼온 사진이며, 해당 기관의 공정의 위와 같진 않지만 어느정도 참고하시는데 도움이 되실 것이라 생각합니다.

​

​

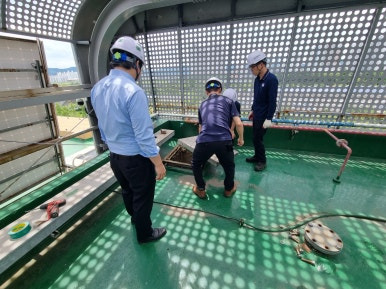

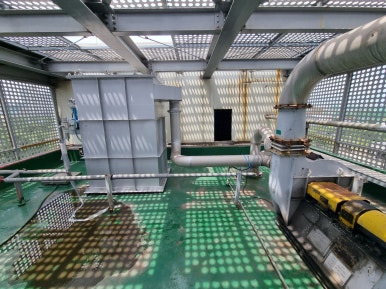

에폭시 처리되어있는 이 초록색 바닥이 하나의 탱크 상부 라고 보시면 됩니다. 왼쪽 사진처럼 문을 개방하여 탱크 내부를 볼 수 있습니다. 분진이 가능한 저 내부를 바로 측정할 순 없으니 오른쪽 사진과 같이 집진 목적의 송풍기 전후단을 사용하여 가스를 측정하려고 합니다.

​

그럼 일반적으로 부폐 및 건조 슬러지에서 발생할 수 있는 황화수소나 폭팔 위험성 가스가 아니라 왜 CO 일산화 탄소를 측정하려고 하는것이냐 물으신다면, 대답해드리는게 인지상정

​

열건조 및 탈수 처리된 하수 슬러지는 고약한 냄새가 날 뿐만 아니라 발효 열처리 과정에서 대량의 바이오가스가 발생합니다. 그중에 큰 비중을 차지하는 것은 CH4 (메탄)입니다. 그렇기 때문에 이 건조 슬러지를 다시 자원화하는 산업이 별도로 있는거겠죠.

​

아무튼 폭발 위험성가스의 대표인 CH4 가 밀폐된 슬러지 탱크의 공간안에 가득 차버리니 조금의 온도변화나, 산소공급과 같은 트리거 만으로도 탱크 내부에 화재가 발생할 수 있습니다. 그리하여 해당 현장은 화재시 발생하는 대표가스인 CO 가스를 측정하여 탱크내 상황 확인이나 대처를 하려하고 있습니다. 불이 나지 않게끔 대비하는것이 맞는 것 아닌가 하는 생각도 해봤지만, 그것또한 기술적으로 어려운 부분이 있기 때문에 차선을 선택하신게 아닌가 싶습니다. 현장을 보았으니 테스트를 시작합니다.

​

​

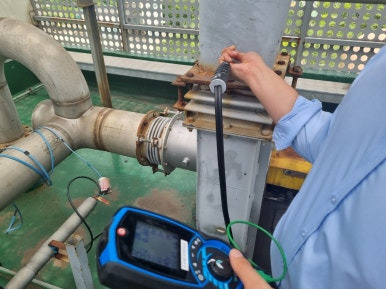

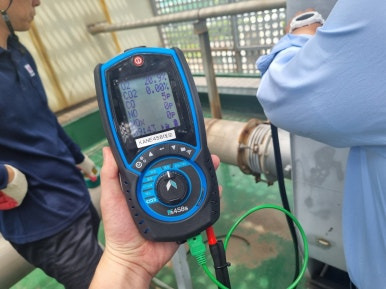

열건조 이후 슬러지이기 때문에 내부 가스 온도가 낮지 않을 것으로 판단하여 연소가스 분석기를 준비하여 가스 온도와 현재 가스 상태를 체크합니다. 과연 약 5ppm 정도의 가스가 측정되고 있습니다. 온도는 일반 측정기로 측정할수 있는 상태인 것 같습니다. 송풍기 전후단을 체크하니 전기화학식이 반응하기위한 충분한 산소도 공급되고있습니다.

​

중간광고 들어가겠습니다. 영국내 연소가스 분석기 1위 브랜드 영국 KANE 사의 휴대용 연소가스 측정기 KANE 458S 입니다.



​https://youtu.be/5fabviILrhQ

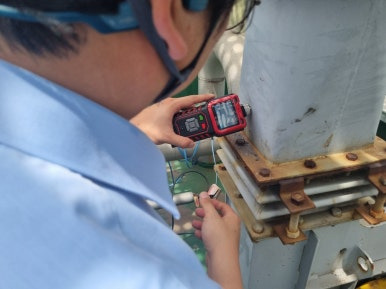

탱크가 거의 비워져있는 상황이긴 하지만 혹시 CH4류의 메탄이 발생하는지 안전용 가스 측정기로 테스트해보았습니다. 다행인지 아닌지 지금은 가연성가스가 따로 측정되진 않네요. 사전조사는 모두 마쳤습니다. 견적 진행시켜! 좋았어!!!

​

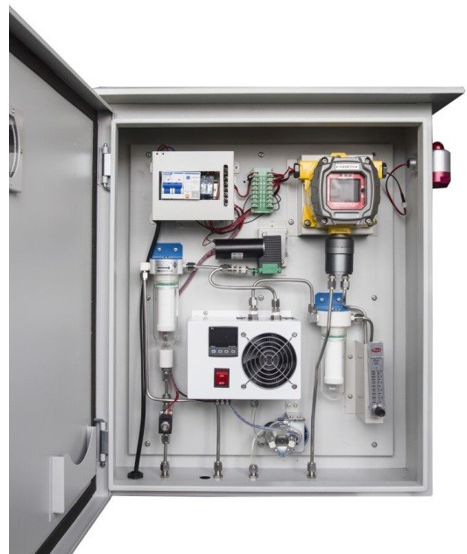

서둘러 준비한 제안입니다. 전처리 장비를 구성하여 옥외에 설치하여 모니터링 할 수 있는 제안서를 꾸몄습니다. 해당 구성은 아래와 같은 의미가 있습니다.

​

1. 상온보다 높은 온도이며 완전히 열처리 되지 않은 수분이 기기로 유입될 수 있습니다. 1차적으로 수분을 걸러주고 자동으로 배수하는 장비가 필요합니다.
2. 건더기 형식으로 건조되지만 이송과정에서 분진이 많이 발생합니다. 집진장비에서 대부분을 처리하지만 잔여 분진을 걸러줄 필터가 필요합니다.
3. 가스안에 남아있는 습도는 측정에 큰영향을 주진 않지만 수명엔 영향을 줄 수 있습니다. 쿨러를 통하여 강제로 노점을 낮춰 습도를 수분화하여 배출합니다.
4. 음압/ 양압의 환경에서 측정할 수 있도록 강력한 유량의 격막펌프를 설치합니다.
5. 옥외설치이기 때문에 SUS 함체로 구성합니다.
6. 실시간 모니터링을 위해 4-20ma 신호를 이용합니다.

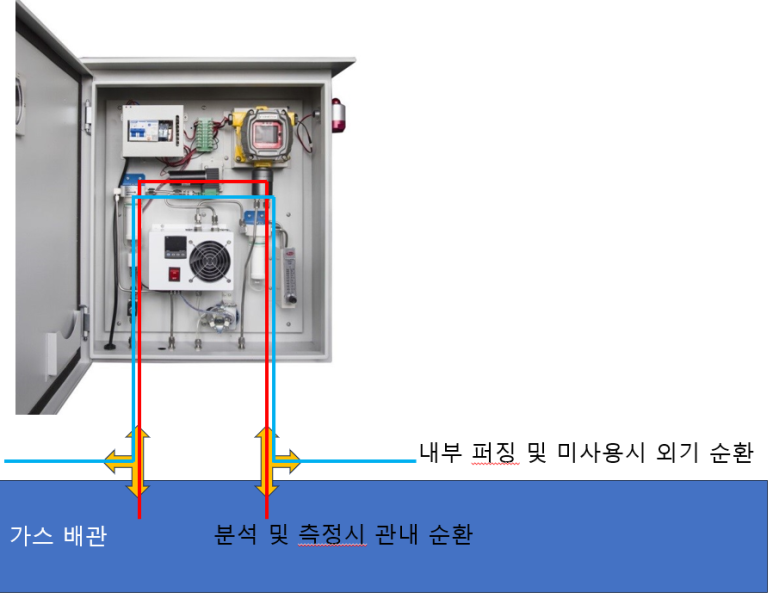

장기 사용시 부식성 가스에 의한 내부소손이 발생할 수 있습니다 배관 부분을 T 형으로 구성하여 주기적으로 내부 퍼징을 할 수 있게끔 구성안을 만들었습니다. 사진외 모든 그림은 PPT로 그리고 있습니다.

​

​

수차례의 견적서 발송되 제안서 수정을 마치고 지금은 대기하고 있습니다. 어서어서 발주로 이어져 좋은 블로그감으로 무럭무럭 자라났으면 하는 바람입니다.

​

오늘 포스팅은 여기서 마치겠습니다.

​

​
