안녕하세요
알에스코리아 입니다.
오늘은 간혹 수리 점검으로 입고되는 '버튼 불량 건 및 측정값 오차'에 대한 GASTIGER 2000 점검 및 수리 포스팅 입니다.
가스측정기 검교정, 점검 수리의뢰시 휴대용측정기 또는 관리하는 수량이 적은 설치형의 경우 간단한 증상 메모와 함께 택배를 통해 접수 받고 있습니다. 하지만, 관리하는 수량이 많거나 보통의 설치형측정기, 제품이 기업의 자산으로 포함되는 경우에는 택배 접수의 어려움이 있어 출장으로 진행하고 있습니다.
출장으로 진행되는 검교정·점검·수리절차는 '문의 - 견적 - 방문일협의 - 출장' 입니다.
지역별로 출장비는 상이하며, 자세한 비용은 아래의 번호로 문의해주세요.
■ 수리 제품
가스 측정기 전문 브랜드 WANDI(완디) 사의 휴대용 측정기 GasTiger2000 입니다.
금번 수리는 출장 수리가 아닌 자사내 기술부에서 진행된 수리건으로 제품 사용 중 이상이 검지되시는 경우 알에스코리아 기술부로 제품을 발송해 주시고 있습니다.
해당 기기 또한 기기 사용 중 이상이 발견되어 알에스코리아로 보내주셨습니다.
● 장착가스 / 범위
CH2O(포름알데히드) 0-10PPM
VOC(휘발성 유기화합물) 0-100 PPM
NH3(암모니아) 0-100PPM
■ 수리
해당 기기는 21년도 5월에 제작되었으며, 제작 후 만 2년이 지난 장비로 확인됩니다.
해당 장비를 사용 중이신 유저 분께서 의뢰해주신 수리 신청 내용 입니다.
신청내용에 있듯
해당 장비의 수리 포인트는
- 가스 측정값 반응 저조 혹은 미반응
- 전원 인가 후 버튼 인식 불가
로 볼 수 있습니다.
이제 본격적인 수리 과정을 소개드리기 앞서, 당부드리고 싶은 말씀이 있습니다.
간혹 기기를 사용중이신 유저들께서 스스로 분해하여 셀프 점검을 하는 경우가 더러 있습니다.
해당 기기의 자가 분해 후 이상이 발생한 경우에는 수리 진행에 어려움이 발생할 수 있습니다.
WANDI사의 정식 수리 기관인 알에스코리아 기술부를 이용해 주시길 권장 드립니다.
■ 수리포인트[전원 인가 후 버튼인식 불가]
먼저 2번째 수리 포인트인 '전원 인가 후 버튼인식 불가' 건에 대한 수리 먼저 진행하겠습니다.
두번째 수리포인트를 먼저 진행하는 이유는 전원이 켜진 후 버튼 인식이 되지 않는 상황이라, 제품 조작을 위해서는 오버홀을 통한 분해가 필요하기 때문입니다.
기기의 오버홀 과정입니다.
먼저 기기의 뒷면에 박힌 센서 기판 쪽 나사를 분해합니다.
보안상의 이유로 내부 부속 일부는 블러처리 하는 점 양해 바랍니다.
하단 배터리 부분 나사도 해체합니다.
제가 들고 있는 부품은은 해당 기기의 메인적인 기능을 담당하는 기판입니다.
이 기판은 기기의 모든 부분을 총괄한다고 볼 수 있는데요.
저장된 측정값을 화면(디스플레이) 에 뜨게 한다던지, 측정값의 데이터를 저장한다던지, 컴퓨터로 치면 CPU라고 볼 수 있겠네요.
보안상의 이유로 내부 부속 일부는 블러처리 하는 점 양해 바랍니다.
보통 버튼 미인식으로 들어오는 수리건의 경우, 빨간 네모박스 부분이 눌리지 않아서 문제가 발생합니다.
해당 불투명한 흰색 부품 밑엔 메인 기판이 존재합니다.
저 하얀색 플라스틱 커버의 겉면은 제품 전면의 네비게이터 버튼인데요.
제품 조작을 위해 버튼을 누르면, 기판의 버튼 부분도 동시에 눌러지게 되며 작동되는 원리입니다.
조작 버튼 관련된 부속들을 점검하였지만 이상이 없었습니다.
메인기판의 오류가 발생되어 버튼인식이 안됐던걸로 판명됐습니다.
사용환경, 과전류, 수분, 부식 등 메인기판의 고장 원인은 다양합니다.
금번 수리의 경우 과전류로 의심되는 상황으로 기판 교체를 진행하였슶니다.
■ 수리포인트 [가스 측정값 반응 저조or 미반응]
가스를 주입하여 센서를 점검합니다.
먼저 NH3 가스를 주입합니다.
해당 가스의 농도는 35PPM인데, 18~19까지밖에 반응하지 않는 모습입니다.
검교정 유효기간이 만료된 상태로 오래 방치 하여 값이 틀어진걸로 예상됩니다.
목표점 교정을 통해 틀어진 측정값을 잡아줍니다.
목표점 교정 후 정상적인 수치가 인가됩니다. 센서는 이상없는걸로 판명됐습니다.
그 다음 CH2O와 VOC를 살펴보기 위해 이산화탄소, 이소부틸렌 믹스가스를 주입하여 센서의 반응을 살펴봅니다. 반응이 잘 됩니다. CH2O와 VOC 센서에도 이상 없는걸로 판명 됐습니다.
■ 마무리 - 검교정
말끔해진 모습이네요. 아주 맘에 듭니다.
또한 출고 전, 대기값에서 영점교정을 잡아주는 것도 잊지 않습니다.
이렇게 검교정까지 마친 뒤, 이러한 자체검교정 성적서 또한 발부됩니다.
해당 성적서를 참고하시면 기기의 자체검교정 히스토리를 열람하실 수 있습니다.

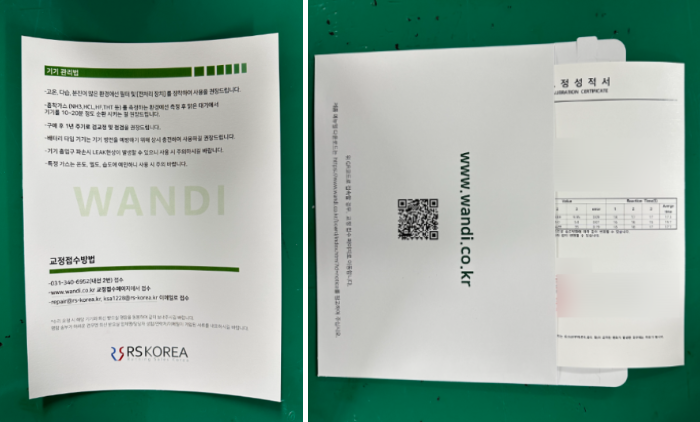

해당 성적서의 뒷면엔 교정 접수 방법이 상세하게 기재되어 있습니다.
따라서 성적서를 처음 접해보시는 누구라도 손쉽게 교정 신청을 할 수 있습니다.
참으로 편리하네요.
또한 성적서 봉투 뒷면에 있는 QR코드를 타고 들어가면
완디코리아의 교정 신청 페이지가 바로 생성되어, 손쉽게 접수도 가능합니다.
검교정 만료시점을 일일히 챙기기 어려운 분들을 통해 만든 시스템이 있습니다.
검교정 안내문 발송 시스템 인데요. 검교정 유효기간이 만료되는 시점에 안내문을 발송해드리고 있습니다.
자세한 사항을 하기 URL로 접속하여 확인 바랍니다.
저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.
알에스코리아 수리 및 재고실
오늘의 블로그 정리
가스 및 범위: CH2O(포름알데히드) 0-10PPM
VOC(휘발성 유기화합물) 0-100 PPM
NH3(암모니아) 0-100PPM
제품: WANDI GasTiger 2000
수리항목: 메인기판
기타 사항:
-버튼이 눌리지 않는 상태여서 안쪽 하얀색 커버의 마모인 줄 알았으나 메인기판의 문제였음
-교체 완료 후 테스트가스로 검교정이 진행됨.
★동일 기능사양 추가 제품소개★
▶EDW500 소개 블로그◀
▶EDW500 구매링크◀
이상 알에스코리아 였습니다.
감사합니다.
