안녕하세요
알에스코리아 입니다.
오늘 설치공사는 강원도에 위치한 청소년 수련원 입니다.
수련원에서 사용하는 오수를 한데모아 처리하는 시설에 밀폐공간 작업자 안전용 4대가스[O2.CO.H2S.LEL] 설치를 위해 방문하게 되었습니다.
■ 오수처리과정
오수처리장은 폐수 또는 오수의 수질을 개선하여 배출하거나 재활용하는 시설로서 일반적으로 도시나 공장에서 발생하는 하수를 처리하는 곳이며, 오수처리과정은 다음과 같습니다.
출처 : 안산시 물홍보관 ㅣ 하수도 처리과정
침사지 - 최초침전지 - 생물반응조 - 2차침전지 - 여과시설 - 소독설비 - 방류
유입/침사지
배출된 오수들이 처음 유입되는 곳으로 물속에 들어있는 비닐, 종이류와 같은 이물질을 스크린으로 걸러내고, 오래와 같이 무거운 물질은 침사지에서 분리하여 제거합니다.
최초 침전지
일정시간 체류하면서 물속에 들어있는 부유물질을 침전 제거합니다.
생물학적 처리
상징수에 공기를 불어 넣어 산소를 좋아하는 호기성 미생물(박테리아)을 이용하여 오염 물질을 처리합니다.
2차침전지
비교적 작은 고형물입자를 침전 및 제거하여 슬러지와 처리수를 분리합니다. 분리된 처리수는 여과시설(3차 처리시설)로 보내집니다.
여과설비
미생물이 살고있는 다공성 여과재를 사용하여 3차 처리를 진행 후, 방류 됩니다.
■ 설치 제품
가스측정기 전문 브랜드 WANDI사의 설치형 가스측정기 FIX800 입니다.
설치형가스측정기 (단일,복합)
하나의 측정기로 산업안전보건법에 의거한 안전용5가스(O2, CO, H2S, LEL, CO2) 장착이 가능합니다.
상기 사진을 참고 바랍니다. 좌측 사진은 단일가스 장착시 모습이며, 우측 사진은 복합가스 장착시 모습입니다.
가스측정기 기실통(단일,복합)
하단의 기실통의 크기가 다른걸 확인할 수 있습니다.
측정부를 보면, 단일가스는 측정부가 하나라 기실통이 얄쌍하고, 복합가스는 측정부가 두개 이상이라 기실통이 보다 두껍습니다.
완디 픽스800은 장착된 가스가 단일이냐, 복합이냐에 따라 기실통이 다르죠. 이는 디스플레이도 마찬가지 입니다.
40여가지의 가스리스트 중 단일가스부터 듀얼센서 장착시 최대 5가지 가스 장착이 가능하며, 장착된 가스는 측정과 동시에 동시디스플레이 하여 실시간으로 측정값을 확인할 수 있습니다. 또한, 옵션사항인 전광판,PLC등에 연결하여 외부에서도 실시간으로 측정되는 값을 볼 수 있어 위험시 경보 알람으로 즉각 대응 할 수 있습니다.
※ FIX800에 장착 가능한 가스리스트는 하기 URL로 접속하여 확인 바랍니다.
■ 설치환경 / 포인트
● 설치환경
금번 설치환경은 오수처리장 내부 밀폐공간 입니다.
● 가스 / 농도
안전용 4대가스[산소. 일산화탄소. 황화수소. 가연성가스]
O2(산소) 0-30%Vol
CO(일산화탄소) 0-1,000ppm
H2S(황화수소) 0-100ppm
LEL(가연성가스) 0-100%LEL
● 설치포인트
측정기 설치포인트 : 오수처리장 내부[밀폐공간]
전광판 설치포인트 : 오수처리장 출입구 외부
■ 설치
조금 더운 날이었지만 날씨가 좋아 기분좋게 공사를 시작하였습니다.

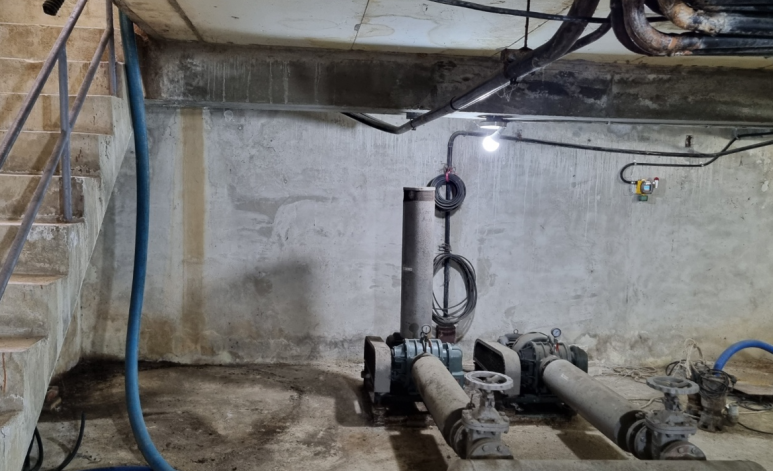

측정기가 설치될 오수처리장 내부와, 출입구 외부 전광판을 설치할 현장의 사진입니다.
입구는 조그마한 창고같은 비주얼을 갖고있지만, 문을 출입문을 열고 휴대용 가측정기로 내부의 상황을 파악 후 진입합니다. 계단을 통해 내려가니 넓은 오수처리장 시설물들이 있었습니다.
공사전 현장실사 때 측정기와 전광판 설치포인트를 사전에 협의되어 있었으나
담당자께서 측정기나 전광판이 좀 더 잘보이는 곳이나, 많이 설치되고 있는 위치로 변경하고 싶다고 하셨습니다.
그동안 설치했던 데이터를 활용하여 오수처리장 내부 악취가 가장 많이 발생하는곳에 측정기 설치 포인트를 잡았고, 출입구 외부에 전광판 포인트를 잡고 공사를 시작합니다.
오늘의 설치 기자재 입니다.
가스측정기와 브라켓, 가스농도현황판 등 기타 자재들이 있습니다.
악취는 몸에 좋지 않으니 독성색깔인 보라색으로 대체했습니다.
하수처리공정의 최초 공정인 유입/침사지 입니다.
거리를 두고 냄새를 맡다보니 악취가 생각보다 심하지 않다고 느껴 무심코 가까이 가서 냄새를 맡았는데 악취가 심했습니다. 똥인지 된장인지는 확실히 찍어먹어봐야 압니다.
그때의 생각으로 사진을 보는데 악취가 느껴지네요...
침사지 왼켠에 측정기 설치를 위해 브라켓을 고정합니다.
밖으로 나오니 맑은 공기로 코가 뻥 뚫리는 느낌이었습니다.

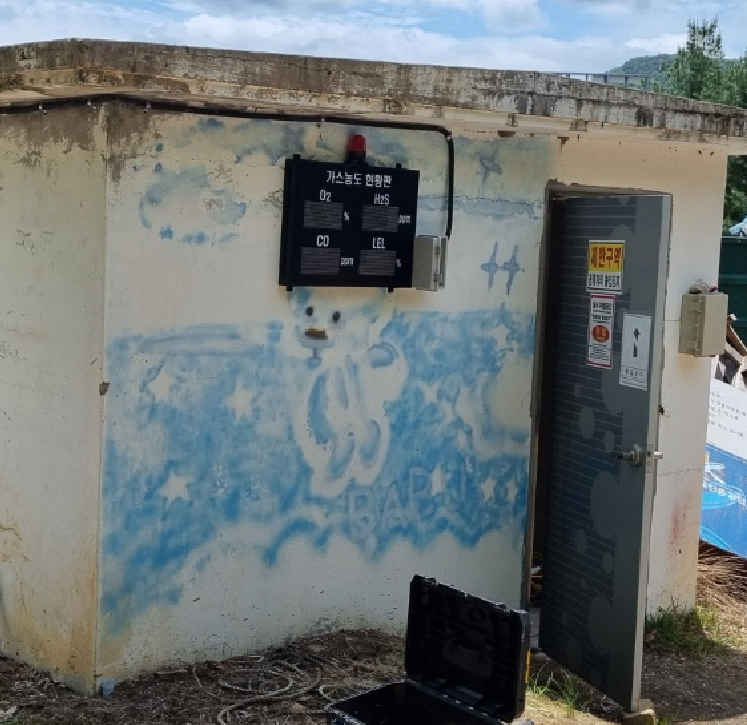

출입구 왼켠 곰돌이(a.k.a BABU)위에 전광판을 고정시킵니다. 곰돌이가 마치 전광판을 들고있는 거 같네요

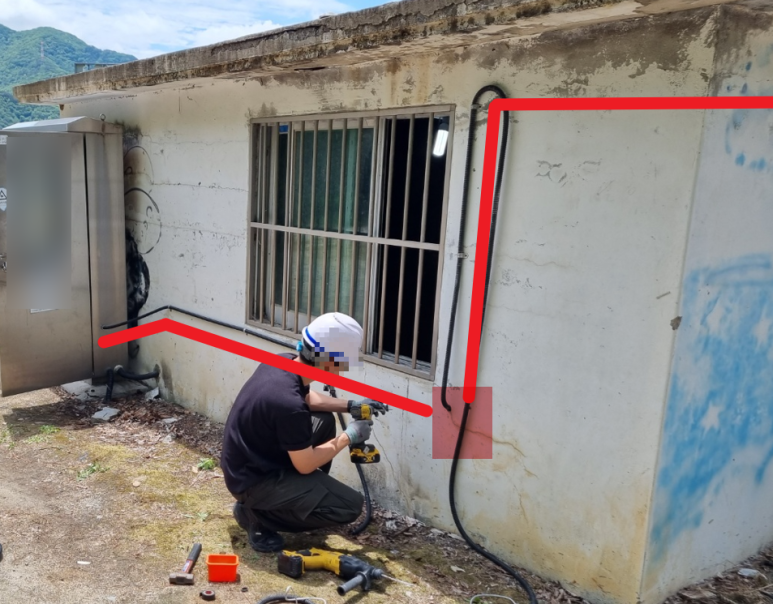

전원 및 통신라인입니다.
GW방수주름관[후렉시블]을 사용하여 새들로 고정작업을 진행하였습니다.
전원 및 통신라인을 외부로 보내기 위해 타공을 진행하였습니다.
반투명한 붉은 네모박스위치에는 컨트롤박스를 두어 전선을 정리합니다.
■ 설치완료
설치가 완료 된 후 테스트가스를 주입하여 현장에서 검교정을 진행하였습니다.
설치 후 테스트 진행은 네가지의 프로세스로 진행됩니다.
- 전광판 전원공급
- 전광판에서 전원이 측정기 전달 여부
- 측정기에서 전광판에 RS485 통신 여부
- 측정기와 전광판에서 경보수치까지 떨어지면 알람인가 여부
위와같은 프로세스로 테스트를 마친 후 담당자님에게 제품시연과 유지보수 및 사용법에 대해 전달하고 공사 마무리를 하였습니다.
가스를 측정하는 환경에서 발생가스를 모르거나, 발생되는 가스는 알고있지만 정확한 농도 확인이 불가피할 때는 구매에 앞서 선택에 어려움을 겪습니다.
전문가와의 충분한 상담을 통해 환경요소, 발생가스, 빈도, 농도 등 모든것을 고려하여 정확한 측정범위의 가스측정기를 구매하는것이 안전을 위한 길입니다.
저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.
알에스코리아 수리 및 재고실
오늘의 블로그 정리
측정목적 : 청소년 수련원 오수처리장 밀폐공간 작업자 안전용
제품 : 가스 측정기 / 가스 농도 현황판
가스 및 측정범위 :
O2(산소) 0-30%Vol
CO(일산화탄소) 0-1,000ppm
H2S(황화수소) 0-100ppm
LEL(가연성가스) 0-100%lel
설치인원 및 시간 : 4명 7시간 소요
기타사항 :
- 오수처리장 내부 가스측정기, 출입구 외부 가스농도 현황판 설치
- 노출되는 전선 모두 GW후렉시블 사용
- 가스측정기와 전광판 모두 잘 작동됨
- 맑은날 공사는 기분도 좋고 측정기와 전광판이 잘 작동해야 하지만 아무도 다치지 않고 안전하게 마무리 짓는게 완벽한 공사다 이번 공사는 완벽했다
이상으로 오수처리장 가스측정기와 가스농도 현황판 설치 공사 블로그를 마칩니다.
이 외에도 설치 및 시운전, 출장수리 기타 환경계측기 문의 사항이 있을 경우 아래의 번호로 연락 부탁 드립니다.
이상으로 알에스코리아였습니다.
감사합니다.
