안녕하세요?
알에스코리아 마케팅 담당자입니다.
오늘의 주제는 기존계측기들을 모두 iot / 통신 / 모니터링이 가능하게 해주는 장비!
FIX-AP에 대한 내용입니다.
요새 계측기는 실시간 모니터링이 되는 기능이 많이들 탑재되고 있습니다.
중대재해처벌법도 모호한 면이 있어 해석하기 나름이지만 얼마나 사업자가 근로자의 안전을 신경쓰는지
근로자들을 위해 빠르게 조치하고 안전장비를 설치하였는지가 중요합니다.
그래서 현장에서 계측기/경보기들이 잘 작동하고 있는지 . 고장이 발생하지는 않았는지.
또는 실제로 이상수치들이 발생하는지를 일일이 확인하고 있는 상황이죠..
이런 것들은 통합모니터링을 통해서 인력.시간 등을 아끼면서 다른 업무에 좀 더 집중할 수 있다고 생각합니다.
하지만 그렇다고 해서 현재 구축해놓은 각종 계측기에 모니터링 기능이 없다고 새로 구매 할수도 없는 일 아니겠습니다.
그래서 준비했습니다..!
오늘 소개드릴 제품은 FIX-AP입니다.
FIX-AP의 실제 현장 적용사례를 알아보겠습니다!
세상은 더 빠르고 정확하고 편리한 방식으로 매우 빠르게 변하고 있습니다.
이제는 기술 개발의 속도가 상대적으로 더딘 계측기 업계에도 높은 수준의 능력을 요구하는 추세입니다.
그 중 하나가 4차 산업 혁명의 기술혁신 중 하나인 IOT (internet of things) 즉 사물인터넷을 접목한 계측장비에 대한 수요입니다.
사용자는 측정 가능한 모든 파라미터에 대한 온라인 모니터링 및 제어를 필요로 하고 있습니다.

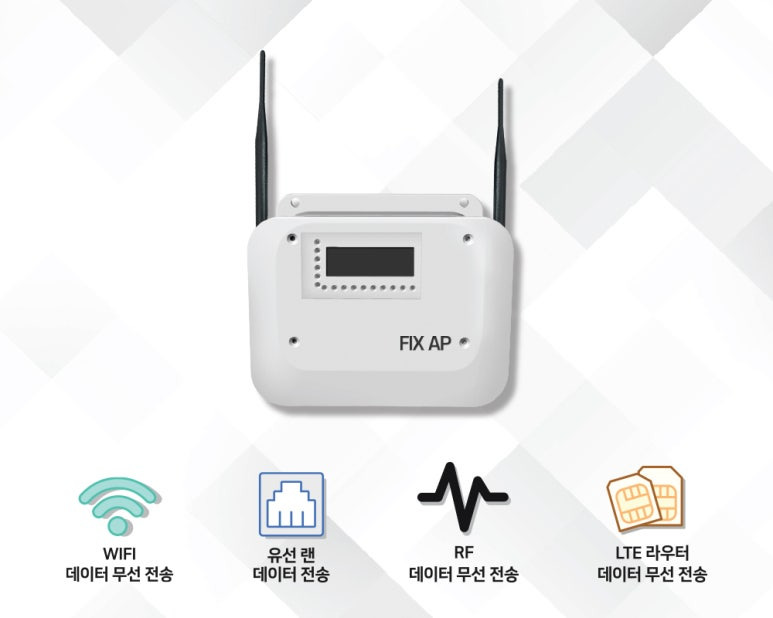

FIX-AP
알에스코리아에서 직접 제작한 FIX–AP 제품은
급증하는 산업 안전 계측장비의 온라인 모니터링
수요 증가에 발맞추어 개발된 무선 통신 하드웨어
제품입니다.
가스측정기와 여러 타계측기 장비와의 호환성 문제 및 통신 환경에 의한 적용 불가 이슈들을 극복하기 위해 개발하였고 어떠한 환경에서도 온라인 모니터링을 가능하게 만듭니다.
일반적으로 이러한 기능 및 웹프로그램들을 사용하려면 월간 비용이 발생하는 경우가 많지만.
FIX-AP의 경우 제품만 구매하시면..!

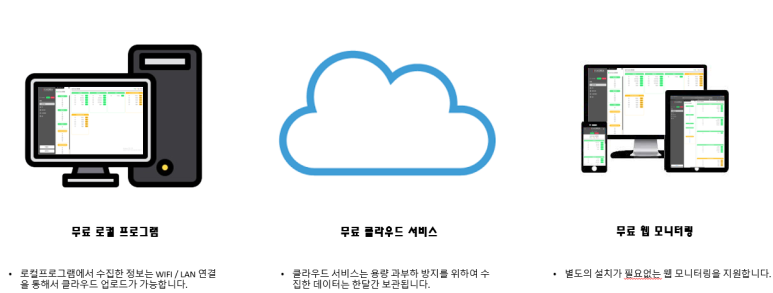

클라우드.웹모니터링 시스템이 무료입니다!!!
다른 점들도 장점 및 특징이 많지만 이런점이 고정비용을 걱정하는 사업장에서 특히나 더 빛나는 장점인것같습니다.
우선 간략하게 소개를 드렸고 픽스AP에 대하여 더 자세하게 알아보고 싶으신 분은
아래 포스팅을 참고해주세요~
신제품소개] 감히 만능이라 부르겠습니다. 계측장비를 위한 무선통신 IOT 하드웨어 FIX - AP 전격
안녕하십니까 알에스코리아 기술영업부 정필승 대리입니다. 오늘 너무나도 감격적이게도 오랜 연구 개발을 ...
blog.naver.com
자! 그렇다면 현장에서 FIX-AP가 어떻게 적용되는지 말씀드리겠습니다.
FIX-AP 현장 설치 사례
첫번째 사례는 수위계와 연결하여FIX-AP를 설치한 사례입니다.

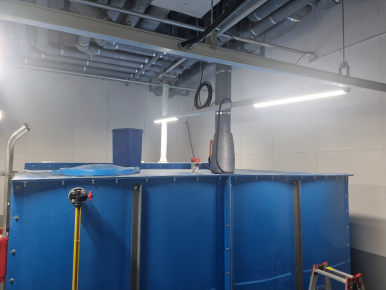

-과천 약품탱크 레이더수위계 와 무선 모니터링
얼마전 과천에 위치한 업체에서 약품탱크에 레이더수위계 및 FIX-AP 설치 문의를 주셔서
저희 알에스코리아가 다녀온 사례입니다.
문의 내용은 아래와 같습니다.
물탱크에 기본적으로 레벨게이지 수면계(아날로그 수위계) 가 옆면에 설치가되어있지만, 유저분께서 무선 모니터링에서의 설정된 값보다 높으면 알람이 울려 관리실, 관리자분들이 빠르게 확인하여 빠른 조치로 이어지게끔 하기위함과 약품 관리하시는 분들이 지정된 시간마다 지하까지 내려와서 수위를 체크하러 가야하는 불편함을 없애기 위해 문의를 주셨습니다.
FIX-AP를 설치하기 위해 최우선으로 2.4 GHz 와이파이를 찾았습니다.
와이파이를 찾는 과정에서 약간 난항이 있었지만 관계자분들께서 협조를 잘 해주셔서 빠르게 다음단계로 넘어갈 수 있었고 덕분에 설치는 빠르게 진행되었습니다.

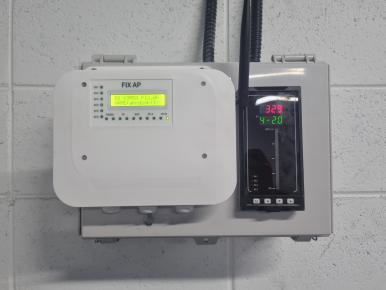

수위계 / FIX-AP+인디게이터 / 경광등
수위계, FIX-AP+인디게이터 그리고 경광등까지 설치가 완료된 모습입니다.

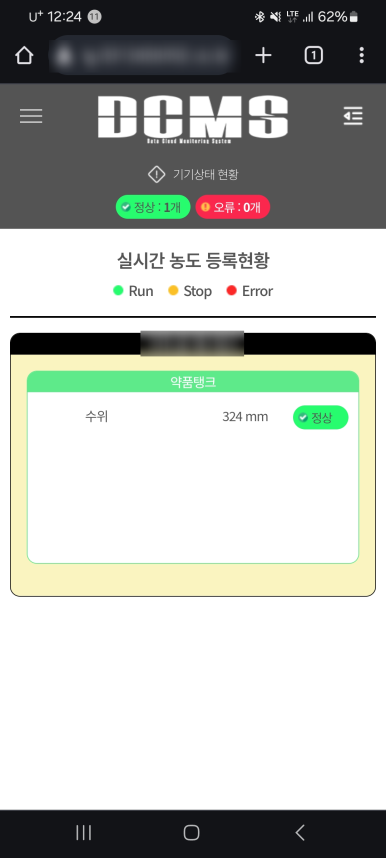

다음으로 무선 모니터링 테스트 클라우드서버 연결작업까지 척척 진행되었습니다.
세팅 후 담당자분께 클라우드 서버에 대한 안내를 드리고 공사를 무사히 마무리했습니다!
수위계와 FIX-AP를 연결한 효과는 기대한 만큼 만족스러웠습니다.
1. 레이더 수위계로 더 높은 정확도의 수위 측정
2. 무선 모니터링 시스템으로 동선 낭비를 줄여 작업자의 시간 절약
3. 실시간 약품수위 체크로 안전성 상향
4. 인디게이터 설치로 물탱크가 있는 장소까지 가지 않아도 현재 수치와 게이지 확인이 가능
업무에서 가장 중요한 요소인 작업시간과 노동력을 절감하는 효과를 톡톡히 볼 수 있겠죠?
두번째 소개드릴 사례는 가스측정기FIX800과 연결하여FIX-AP를 설치한 사례입니다.

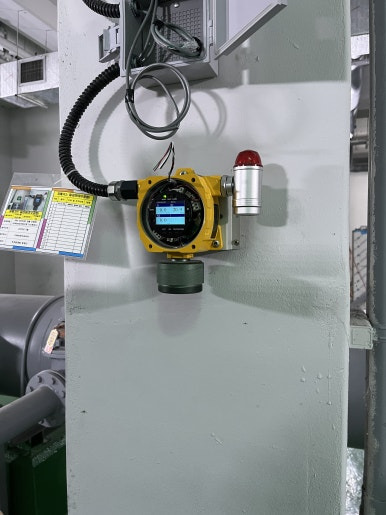

-인천시 하수처리장 FIX800과 온습도 트랜스미터
이번 사례는 인천시 하수처리장 2개소에 FIX800,FIX-DS 3CH가 각각 2대씪 설치되어 있는 상황이었는데 2개소가 원격으로 떨어져있었습니다.
설치된 포인트 2개소의 정보를 동시에 모니터링이 필요한 상황에 FIX-AP 설치 문의가 들어왔습니다.
이번에도 가장 먼저 2.4 GHz 와이파이를 찾았습니다.
아주 감사하게도 이번 프로젝트를 진행하기위해 설치 예정인 포인트 인근에 미리 WIFI공유기를 세팅해두셨지 뭐에요(감동..)

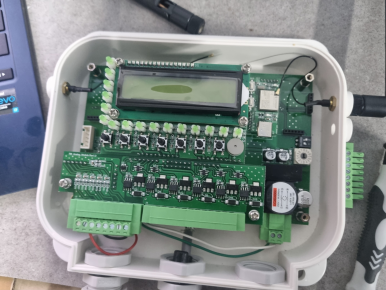

FIX-AP는 측정기에서 송출되는 RS-485통신 그리고 4-20mA아날로그 출력 모두를 수신하여 웹 클라우드로 데이터를 전송합니다.
해당 현장에서는 이미 현황판과 측정기가 1:1로 연결되어 있어서 FIX-AP의 4-20mA 단자를 이용해 설치를 진행하였습니다.
(별도의 옵션 없이도 디지털 통신과 아날로그 출력이 모두 가능한 FIX800과 그 모두를 수신 가능한 FIX-AP의 콜라보레이숀!!)
WIFI를 잡고나서 FIX-AP의 설치를 이어나갔습니다.

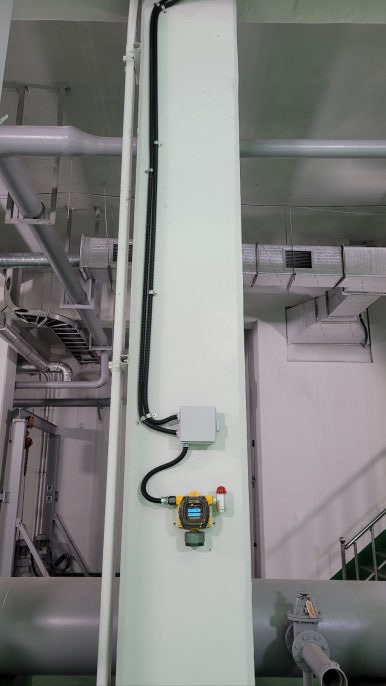

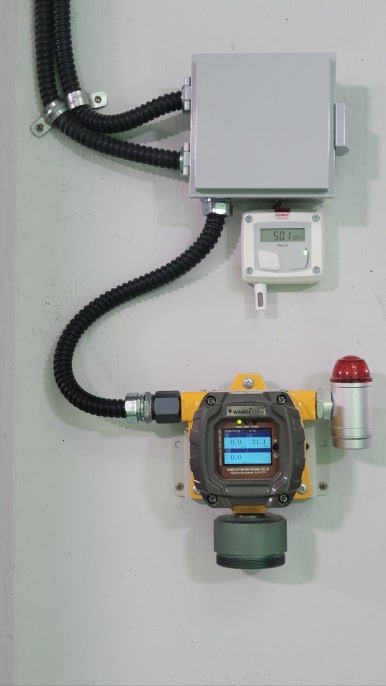

FIX-AP 는 넉넉한 6CH의 4-20mA 수신 단자가 있어서 3종의 가스센서(O2, H2S, EX)가 달려있던 FIX800의 신호선 3CH를 연결하고도
3CH가 남았습니다. 여기서 슬~쩍 온습도 트랜스미터를 제안드려 추가로 연결해 드리기로 하였습니다.
4-20mA 선을 추가하기 위해 기존에 하나의 주름관에서 지나가던 라인을 자르고 정션박스를 설치하여
FIX800의4-20mA 신호선 3가닥, 온도/습도 트랜스미터 각 1가닥, 마이너스 공통선 1가닥 총 6가닥의 선을 포설하였습니다.
(픽스 AP , 현황판, 클라우드화면 이미지 삽입)

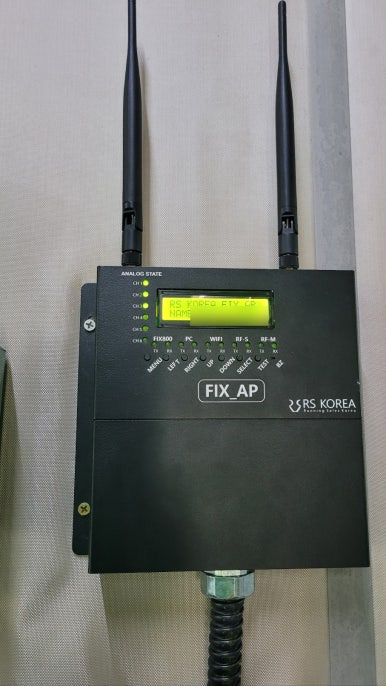

현황판 옆에 공간이 있어서 AP를 해당위치에 달아주었습니다.

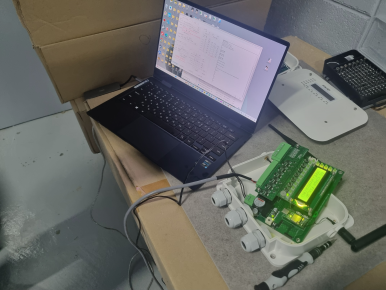

통신을 연결하고 서버에 접속하여 기기를 등록했습니다.
클라우드 화면에서 기기의 이름을 유저가 설정한 아이디로 표시되도록 설정하고 완료했습니다.
최초 연결 후 통신이 개시되기까지 1분 48초가 걸리네요
실시간 농도 모니터링 / 저장 데이터 관리화면 / 설치위치 관련 화면
이렇게 2개소의 설치를 모두 마치고.

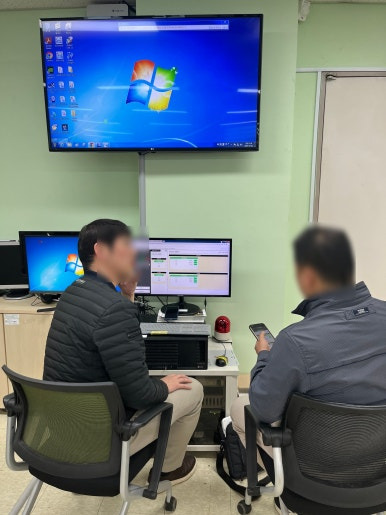

실제 현장에서 떨어져있는 사무실에서 모니터링 서비스(DCMS) 사용교육을 진행했습니다.
좌측 사진부터 실시간 농도 모니터링, 저장 데이터 관리화면, 설치위치 관련 화면에 관련된 교육을 순차적으로 진행했습니다.
프로그램 설치 없이 누구나 해당 클라우드 시스템으로 접속하면 설치장소의 상황을 쉽고 편하게 모니터링 할 수 있습니다.
사용자의 동의를 구하여 모니터링 화면을 캡쳐했습니다.
가스측정기와 FIX-AP 연결 시 기대할 수 있는 효과는 다음과 같습니다.
1. 이상수치(가스농도)발생 시 빠르게 확인, 현장대응을 할 수 있는 통합 모니터링 기능
2. 안전사고 예방 및 안전사고 후속조치 가능
3. 무선 모니터링 시스템으로 동선 낭비를 줄여 작업자의 시간 절약
우선 오늘은 2가지 사례만 알려드렸습니다.
향후에 좀더 많은 FIX-AP 설치사례를 들고 찾아오겠습니다!
오래된 계측기도 FIX-AP를 이용하면 실시간 모니터링 가능하니 편하게 문의주세요~
이 외에도 가스측정기 및 기타 환경계측기에 대해 문의사항이 있을 시, 아래의 번호로 연락 주시기 바랍니다.
이상 알에스코리아 마케팅 담당자였습니다.
여기까지 읽어 주셔서 감사합니다.
다음 포스팅에서 뵙겠습니다!
