SUPMEA 디지털 켈리브레이터 [ 4-20mA 신호발생기 ]



안녕하세요 알에스코리아 입니다.

요새 SUPMEA 슈미아 제품에 대한 업로드를 많이 하고 있습니다.



​

​

​오늘의 소개 제품은 #온도캘리브레이터 #전기캘리브레이터 #4-20mA신호발생기 #신호교정기 #온도교정기 등 다양하게 부를 수 있는 #SUPMEA 사의 #C702S #C703S 입니다.

​

​



C702S 로 할수 있는 것

​

● 측정

1.4-20mA 측정

2.mV,100mV,온도타입(K,E,J,T.R,B,S,N,저항,PT100

3.24V LOOP

​

● 출력

1.4-20mA 측정

2.mV,100mV,온도타입(K,E,J,T.R,B,S,N,저항,PT100

3.24V LOOP



​

가장 큰 장점은 출력과측정을 동시에 하면 2라인 디스플레이로 보면서 조정이 가능하다는것입니다.





제가 항상 하는 손바닥 비교 입니다 ㅋ









본체,하드케이스,보증서,메뉴얼,성적서,충전케이블, 3색측정케이블

위와 같이 휴대 하기 편하게 케이스에 알차게 담겨져 있습니다. 하드케이스로 되어있어서 제품 보호도 확실히 되고 있네요. 기타 다른 캘리브레이터나 신호발생기,온도교정기랑은 다른게 굉장히 휴대성이 좋습니다.!!!!

​

슈미아 디지털켈리브레이터 / 제품정면, 액정화면, 버튼키 확대사진



말씀드린것처럼 이가격라인에서 볼수 없는 2라인 디스플레이와 조작이 편한 버튼 과 마감등 제품이 상당히 깔끔하게 되어있습니다.

오늘은 간단한 외관 설명 과 한가지 기능정도 소개할 예정입니다.​

C702S의 기능은 가격대비 편리한 기능이 꽤 많이 탑재 되어있더라구요!

그래서 나누어서 제품을 소개할 예정입니다.

​

​







왼쪽사진 상단에는 4가지의 딥스위치가 있습니다. 작아서 잘 안보일수 있지만. 저것은 특수기능인데 사용자 편의에

따라 ON/OFF 하는것입니다. 향후 추가로 설명드리겠습니다.

아래는 마이크로5핀 충전 포트 입니다.

​

702S는 특이하게 3포트로 출력과 입력을 모두 받고 2라인통해 볼수 있습니다!

제가 잘 설명을 못할거 같아서 그림으로 되어있는 것을 가져와봤습니다.

쉽게 이해가 잘 되셨는지 모르겠네요^^

















요렇게 선을 C702S에 연결하고 케이블 위에 또 선을 연결할수 있게 되어 -선을 함께쓰거나 +선을 함께스거나 또는 전류신호선을 쓰거나 할때 편하게 되어있습니다.

​

이부분이 별거 아닌거 같아 보여도 생각보다 편하고, 다른제품보다 포트수가 적어서 제품을 이렇게 휴대하기 편하게 만들수 있게 된거 같습니다.

​

작은 차이가 휴대성과 가벼운 장비사용으로 만들어 주네요^^

​

​

​

​

​

이렇게 가볍고 휴대가 편리하다고 해도 성능이나 기능이 부족하면 사용 못하는게 계측기 죠.

그래서 기능과 성능에 대하여 처절하게 하나씩 확인할 예정입니다.

​

오늘은 일단 제가 가장 좋아하고, 편리하게 많이 사용하는 출력을 주는 기능을 확인해보겠습니다.

저희 알에스코리아는 계측기를 많이 사용하다 보니 현장에서 설치된 계측기에 교정,또는 A/S를 진행을 합니다.

​

이러다 보니 가끔은 전원을 인가하기 위하여 제품을 설치를 해체하거나, 유저가 직접 설치를 해체해서 저희 알에스코리아로 물거는 보내는 일이 자주 일어납니다.

​

이럴때 현장에서 24v 계측기나 트랜스미터에 바로 전원을 공급하고, 교정또는 정상유무를 확인할수 있다면 그보다

효율적일 수 없겠죠

​











​여러 계측기와 연결해보았습니다.

쉽게 전원이 들어오고 또한 전원을 주면서 4-20mA도 동시 측정해본 계측기들은 보시는것처럼 3.99 나 4mA를 가르키면서 잘 작동합니다.

​

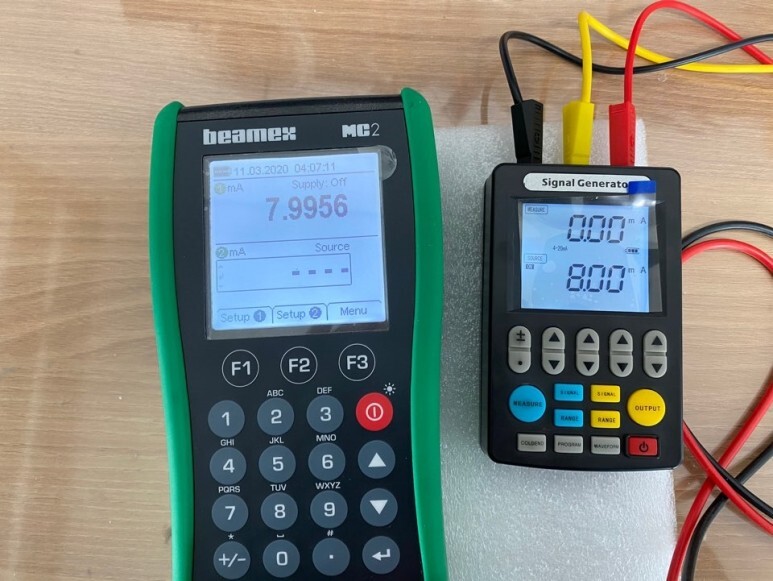

정확도 부분을 확인하기 위하여 BEAMEX MC2모델로 테스트 해보았습니다.

​400만원 대의 고정밀 캘리브레이터와 비교해보았습니다. 분해능 수준부터 다른 고가의 장비입니다.













V.mA.K,저항 등 다양한 테스트를 해봤습니다.

보시는것처럼 0.01수준의 오차를 보여주고 있습니다.

​

저렴한 가격대에 2라인, 준수한 성능의 #온도캘리브레이터 #온도교정기 #전류캘리브레이터 #전압캘리브레이터 #전류전압발생기 #전류신호발생기 등 을 찾으신다면 SUPMEA의 C702S가 적당 할듯 합니다!

​

자세한 스펙과 구매는 아래로 연락부탁드립니다.

SUPMEA 디지털 캘리브레이터 C702S C703S
