제품] 설치형 단일가스 측정기 FIX800 H2S 0-1000ppm 펌프 타입 옵션

안녕하십니까 알에스코리아 기술영업부서 정필승 대리입니다.

​

몇 회전 블로그 포스팅에서 설치형 가스측정기 신규 옵션인 2WAY 방식에 대한 디테일 블로그를 작성한 바가 있습니다. 서문 끝에 링크를 첨부하겠습니다. 미팅 이후 사무실에 복귀하여 몇번의 추가 상담 전화를 통하여 스펙이 조금 바뀌었는데 그것이 아주 시기 적절하게도 마침 별도로 블로그 작성을 하려 했던 펌프 옵션으로 사양 변화 및 발주가 확정되어 국내에 입고가 되었습니다.



미팅] 황화수소 저감 필터 개발 업체 FIX 800 H2S 미팅 2WAY 옵션 펌프형 옵션





지난번의 포스팅이 2번에 해당 하는 건 이었다면 이번엔 1번에 해당하는 블로그 포스팅이 되겠네요. 스펙이 변경된 이유를 설명드리자면, 개발중인 필터가 실제 현장에서 적용되는 경우에는 기존 제안한 2WAY 방식이 적합할 지 모르나. 연구 단계에서는 어차피 주입하는 가스가 농도가 정해져있기 때문에 굳이 양측의 가스를 모두 측정할 필요가 없다는 결론이었습니다.

​

다만 주입 가스 양이 적을 수도 있어 챔버 내 압력이 부족한경우 측정기로 원활한 가스 유입이 불가능할 수 있어 펌프로 가스를 흡입해서 올 필요성이 있는 상황입니다.

​

해당 펌프 옵션이 있기 전까지는 FIX800 측에 강제로 가스를 유입해야 하는 경우 별도의 전처리 장비를 추가해야한 했습니다. 아래가 그 예시입니다.

​

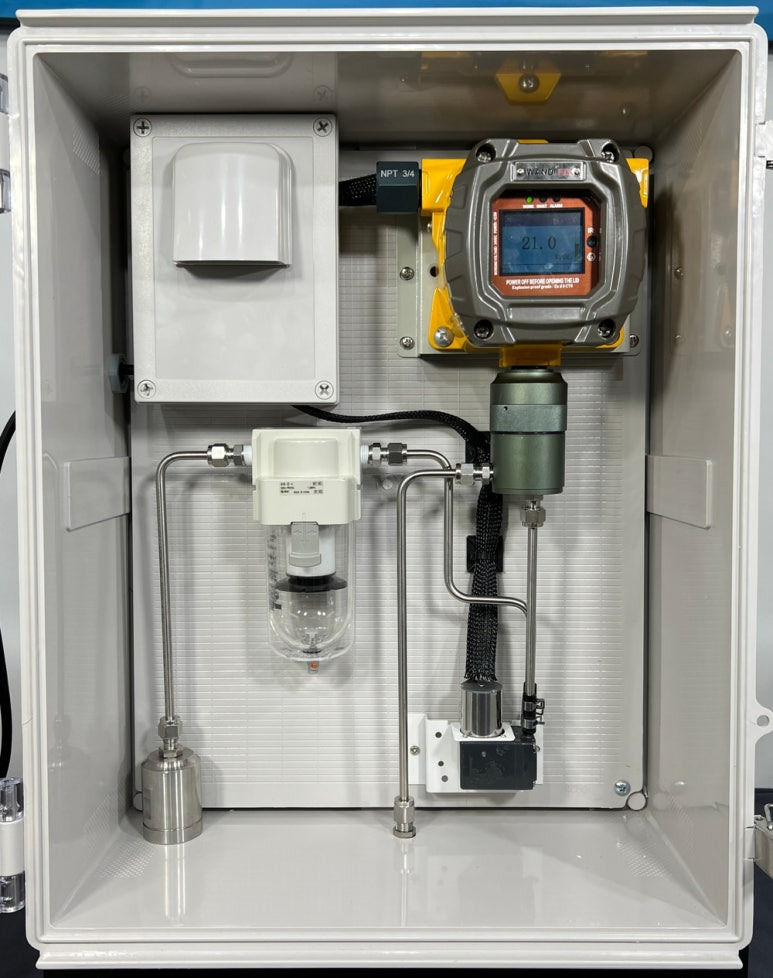

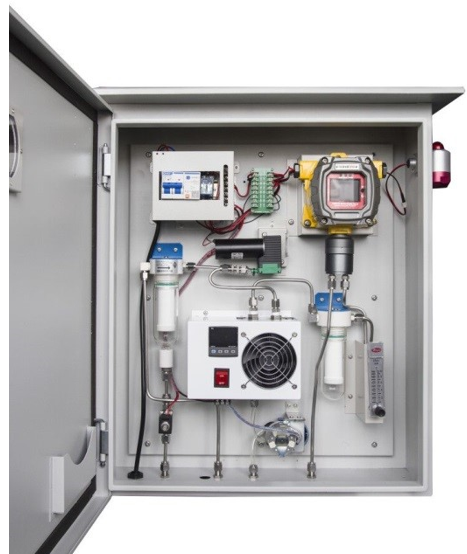

설치 환경에 따라 펌프 구성 / 펌프+수분제거 구성 / 펌프+수분+습도 제거 구성

디테일하게 설명 드리면 위의 사진중 중앙과 우측 장비는 펌프 자체가 목적이 아니라 환경내에 있는 환경 요인들을 컨트롤 하기 위한 장비이고 좌측 사진은 펌프가 필요함에 따라 어쩔 수 없이 함체로 구성한 사례라고 할 수 있습니다. 즉 펌프 하나만을 위하여 별도의 함체와 별도의 구성품과 부속들이 필요하여 예상보다 비용이 상승하는 상황이 발생하게 되었습니다.

​

이제는 새로운 옵션을 통해서 제품과 + 자체 옵션만으로 간단하게 구성이 되어 비용과 유지보수에서 훨씬더 편리하게 되었습니다 ( 유저에겐 좋지만 매출로서는 잘 된 일인지 모르겠습니다)

​

이제 제품 사진과 함께 디테일들을 설명해보겠습니다.

​











펌프가 장착된 만큼 하단 센서부의 길이가 길어졌습니다. 요술봉과 같은 디자인이 되었습니다. 요술같은 기능이 있었으면 좋겠습니다. 가스의 진행방향은 아래서 흡입하여 우측으로 배출하는 구조입니다.

​

​









흡입구 측의 연결부는 호스를 연결한 뒤 너트로 조이는 방식이고 우측 배출단은 그냥 호스를 물리적으로 연결하는 방식입니다. 호스 는 8*5 사이즈를 연결하게 되어있어 다른 사이즈의 호스가 필요한 경우에는 별도의 피팅을 사용하시면 될 것 같습니다.

​

​

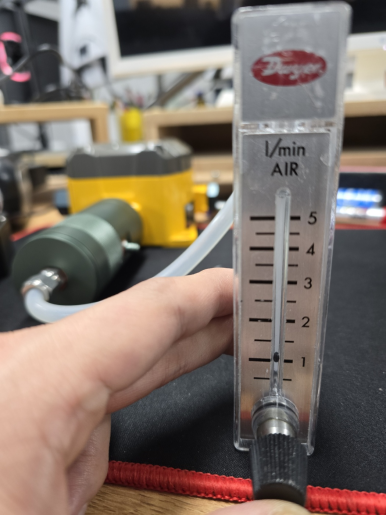

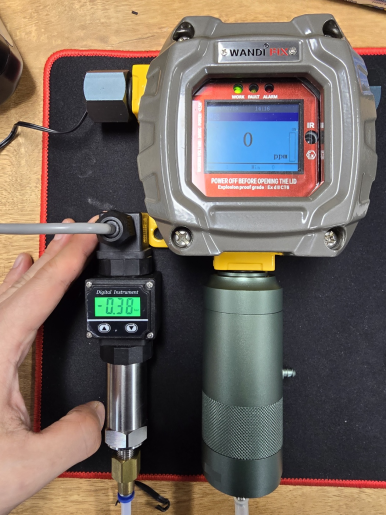

펌프의 압력은 약 0.4bar 입니다. 아날로그 유량계로 측정시 약 1LPM ( 분당 1L) 의 가스를 흡입할 수 있습니다 물론 24V 전원을 공급하는 별도 펌프 수준의 유량은 아니지만 충분한 유량이라고 생각합니다. 이정도 유량으론 약 10m 정도의 거리의 가스를 흡입 할 수 있는 수준으로 보시면 될 것 같습니다. 물론 호스 연장 거리만큼 최초 반응까지 걸리는 시간이 늦어지는 부분은 자체적으로 감안하셔야 할 것 같습니다.

​



---

오늘은 이렇게 사진과 추가 계측장비를 통해서 새로운 옵션에 대한 안내를 하였습니다. 정리하고 마무리하겠습니다.

​

특장점

​

• FIX800 펌프 옵션은 분당 1L 의 가스를 흡입할 수 있는 펌프가 장착하는 옵션이다.
• 옵션의 하우징 적인 구조상 단일 가스에만 장착이 가능하다.
• 기존의 함체 구성에 비하여 훨씬더 저렴하고 편하게 유지 보수가 가능하다.

​

주의사항

​

• 기존의 함체 구성과는 다르게 별도의 필터 등을 장착하기 어렵다.
• 습도 및 분진 문제가 있는 환경에서는 사용이 제한된다.
• 연구 장비나 챔버 환경에서 사용을 추천한다. 25℃ 내외 상대 습도 50%RH 내외

​

---

저희 알에스코리아는 다양한 현장 경험을 바탕으로 안전 및 시험 연구 분야에서 조금더 나은 솔루션을 제안할 수 있도록 노력하고 있습니다. 가스 뿐만 아니라 온도 습도 등 복합적인 환경 분야의 측정이나 분석이 필요하신 경우 위 명함의 주소로 평일 근로시간 기준 연락을 부탁드립니다.

​

감사합니다.
