안녕하세요.

알에스코리아 Nellie 입니다.

​

오늘은 기술부 업무의 50%, 어쩌면 그 이상의 비중을 차지할 검교정에 대해 말씀드리고자 합니다.

​

검교정이란?

검교정에 대해 알아보기 전에 우선 검정과 교정에 대해 알아보겠습니다.

​

  • 검정 : 정해진 기준에 맞는지를 "검사"하여 적합 / 부적합을 판단하는 것
  • 교정 : 기기의 측정값과 기준값의 차이를 확인하고, 이를 "보정"하는 작업

​

이처럼 검정과 교정은 약간의 차이가 있습니다.

조금 더 쉽게 설명해보자면, 검정은 신규 장비의 기준 적합성을 확인하는 과정 / 교정​은 주기적으로 기기의 정확도를 맞추는 조정 작업이라고 할 수 있습니다.

검교정이란 무엇일까요?

바로 "검정"과 "교정"을 함께 이르는 포괄적인 표현으로, 검정 및 교정을 줄여서 검교정(Calibration)이라 합니다.

즉, 기기의 성능과 정확도를 확인하고, 필요시 조정까지 하는 전체적인 과정을 말합니다.

​

저희의 경우에는 가스 측정기를 출고하기 전 항상 검교정을 진행하고 있는데요. 이를 예시로 들어 더욱 알기 쉽게 설명해보고자 합니다.

​

  • 가스 측정기 점검 시
  1. 검정: 이 기기가 법적 기준이나 성능 기준을 만족하는지 검사

- 예: 3% 이내의 오차 허용 / T90(주입하는 가스 농도의 90%까지 도달하는데 걸리는 시간) 20초 이내

  1. 교정: 기준값과 측정값의 차이를 확인하고, 보정 작업을 수행

- 예: H2S 표준가스 100ppm을 주입했을 때 95ppm이 표시되었다면, 5ppm의 오차가 존재하므로

교정해서 이를 100ppm으로 정확하게 맞춤

  1. 검교정: 위의 과정을 통합해서 수행

- 기기가 기준에 적합한지 검토하고, 필요 시 교정까지 해서 정상 상태로 만듦

​

요약하자면

검교정 = 검정(기준 적합 확인) + 교정(정확도 조정)

장비가 정확하고, 기준에 맞는 상태임을 보장하는 종합 과정​입니다.

​

검교정의 목적

그렇다면 검교정을 해야 하는 이유는 무엇일까요?

바로 가스 검교정은 단순히 형식적인 절차가 아니라, 생명과 직결된 안전, 정확한 데이터 확보, 그리고 법적 요구사항 충족을 위한 필수 과정이기 때문입니다. 밑에서 더 자세히 알아보겠습니다.

​

1. 인명 보호 및 안전 확보

- 가스 누출을 정확히 감지하지 못할 시 발생하는 [질식 / 중독 / 폭발] 등 생명과 직결되는 위험을 사전 에 방지할 수 있습니다.



2. 정확한 측정 데이터 확보

- 가스 검지기의 센서는 시간이 지나면 감도가 떨어지거나 변형될 수 있습니다.

센서 오차를 주기적으로 확인하고 조정함으로써, 신뢰성 있는 데이터를 유지할 수 있게 됩니다.



3. 법적 요구사항 및 규정 준수

- 국내 산업안전보건법 등에서는 가스측정기의 주기적인 검교정을 요구합니다.

검교정을 통해 미이행 시 발생할 행정처분, 과태료 등의 리스크를 피할 수 있습니다.



4. 장비 수명 연장 및 유지비 절감

- "교정/점검 비용의 부담, 귀찮음, 혹은 잘 몰라서"라는 이유로 오래된 측정기를 그냥 쓰는 분들이 계십 니다.

하지만 이는 오히려 장비의 수명을 줄이며, 수리 비용을 높이는 원인이 됩니다.

사람이 건강검진을 받듯이 측정기 또한 정기점검을 통해 고장이나 오류를 줄일 수 있습니다.



​

검교정의 종류와 주기

검교정이 꼭 해야 되는 것이라면 도대체 얼마나 자주, 어떤 검교정을 받아야 되는지 궁금하시죠?

​

  • 검교정의 종류

우선 저희가 하는 검교정에는 [자체 검교정 / KOLAS 검교정] 두가지 종류가 있습니다.

​

구분
자체 검교정
KOALS 검교정
수행 주체
회사 내부 기술자
KOLAS 인증 교정기관(국가인증기관)
인증 여부
공식 인증 아님
국가 공인 인증
교정 성적서
자체 양식
공식 KOLAS 성적서
교정 장비
내부 기준 장비 사용
공인 주적성 있는 기준 장비 사용
사용 목적
내부 점검, 사전 테스트용
법적 제출, 대외 증빙용
활용 예시
현장 점검, 주기적 유지관리
감사 대응, 법적 제출

여기까지만 보시면 "당연히 KOLAS 검교정이 더 나은데 자체 검교정을 누가 해?" 라는 의문이 드실 수 있는데요. 사실 둘의 가격차이는 꽤 큽니다.

자세히 말씀드리긴 어렵지만, 그러한 이유로 [굳이 공인 인증을 받을 필요는 없다 / 우리는 기기의 정상 작동을 테스트하면 된다] 라고 생각하신다면 자체 검교정을 이용해주시면 되겠습니다.

​

자체 검교정에 대해 더 자세히 말씀드리자면,

​

1. 저희 알에스코리아는 다양한 종류의 표준가스를 보유하고 있으며, 정밀한 교정을 위해 흄 후드( Fume Hood)를 포함한 전문 교정 장비를 사용하고 있습니다.

​




​

​

2. 한국계량측정협회(KASTO)의 전문 교육 과정을 이수한 교정 기술자가 직접 교정을 수행함으로써, 신뢰성과 정확도를 높이고 있습니다.

​

* 한국계량측정협회 : KOLAS가 국가인정기구라면 KASTO는 측정·시험·계량 분야의 기술 향상과 산업 발전 및 기술인력을 양성하기 위해 만들어진 비영리 기관입니다.

KOALS와 함께 교정에 대한 표준을 관리하며 적합성 평가 지원, 표준교정절차서 개발.보급 등 다양한 활동을 하고 있습니다.




​

  • 교정주기

그렇다면 교정은 언제 하는 걸까요?

​

과학, 산업, 일상생활 등 국가사회 모든 분야에서 사용하는 측정기는 국가측정표준과의 소급성을 유지하기 위하여 주기적으로 교정하도록 규정(국가표준 기본법 제 14조)하고 있습니다. 보통 [측정기의 사용빈도, 사용목적, 불확도, 작업환경] 등을 고려하여 합리적인 교정주기를 자체적으로 설정해야 된다고 합니다.

자체적으로 교정주기를 설정하기 어려운 경우에는 한국계량측정협회에서 보급한 「교정대상 및 주기설정을 위한 지침」을 참고하시면 됩니다.

첨부파일
별첨1 KOLAS-G-008 교정대상 및 주기설정을 위한 지침 (국가기술표준원고시 제 2024-5호).pdf
파일 다운로드

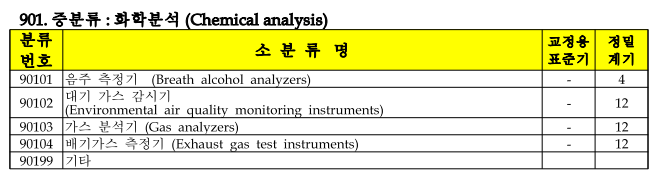

「교정대상 및 주기설정을 위한 지침」의 21페이지를 보시면 가스 분석기의 교정주기는 12개월임을 알 수 있습니다. 이는 가장 보편적인 상황에서 측정기의 정확도가 유지될 수 있는 기간을 추정한 것으로, 필수 사항은 아닙니다.

하지만 위에서 말씀드렸듯이 교정주기가 길어지면 겉보기에는 비용을 줄일 수 있을지 모르지만, 측정의 불확도가 증가됨에 따라 부정확한 측정기 사용으로 인한 제품의 결함, 안정성 미흡 등 더 큰 금전적 손실로 이어질 수 있습니다.

그렇기에 되도록이면 검교정 주기를 지켜주셨으면 하는 바람입니다.

​

​

교정 방법

이제 저희가 교정을 어떻게 하고 있는지에 대해 말씀드리겠습니다.





1. 사전 준비

  • 측정기 점검 : 작동 여부, 배터리 상태, 센서 이상 여부, 펌프 흡입력 확인
  • 표준가스 준비
  • 교정장비 준비 : 펌프식 - 바이패스, 대기확산식 - 펌프어댑터 등

*바이패스 : 교정 시, 센서에 과도한 가스 유입을 방지하고 안정적인 흡입 조건을 유지하기 위해 사용하는 장치

(펌프의 흡입력만큼만 가스를 센서로 유입시키고, 남는 가스는 우회로(바이패스 라인)를 통해 외부로 안전하게 배출)

​

2. 영점 교정(Zero Calibration)

흄 후드 내부에서 외부 가스를 차단한 상태로, 깨끗한 공기(Zero Air)를 측정기에 주입하여 ONE-KEY 영점 교정을 진행해 센서의 기본값을 0으로 맞춰줍니다.

​

3. 목표점 교정(Span Calibration)

표준가스를 주입해 측정기 표시값이 실제 농도와 일치하는지 확인하고 조정해줍니다.

​

-해당 모델은 GASTiger 2000 4GAS[EX : 100%Lel / O2 : 30%Vol / H2S : 100ppm / CO : 1000ppm]

제품으로, 교정 시 확인해야 할 사항이 2가지 있습니다.

오차 범위
측정 오차가 3%FS 이내인지 확인
ex) EX 100%Lel 의 허용오차 3%Lel 이내
*FS(Full Scale) : 측정기의 전체 측정 범위 기준
T90
센서가 가스에 노출된 후 가스 농도의 90%에 도달하는데 걸리는 시간
ex) CO 1000ppm에 표준가스 100ppm을 주입했을 때, 90ppm까지 도달하는데 걸리는 시간
*해당 모델 기준 T90 20초 이내면 정싱

저희가 사용한 표준가스 다음과 같습니다.

[EX: 50% Lel / O2: 18%Vol / H2S: 25ppm / CO: 100ppm] 입니다.

​

측정기에 해당 표준가스를 주입한 뒤, 표시되는 측정값이 기준 농도와 일치하는지 확인하고,

만약 차이가 발생한다면 이를 기준값에 맞게 교정해줍니다.

​

예를 들어, 위 영상 1분 9초 지점을 보시면 측정기가 다음과 같이 표시되고 있습니다.

[EX: 50.2% Lel / O2: 18.0%Vol / H2S: 25.1ppm / CO: 100ppm]

이를 통해 모든 가스가 허용 오차 범위 내에 있으며, 가스 주입 후 20초 이내(T90 기준)에 안정적으로 반응하고 있음을 확인할 수 있습니다.

​

측정값이 안정된 이 시점에서 기준값에 맞춰 교정 완료하시면 됩니다.

​

4. 교정 성적서 작성

측정기 성능이 기준값(표준가스)과 얼마나 일치하는지를 보여주는 교정 성적서를 작성합니다.

​

  • 교정 전/후 측정값 기록
  • 교정값, 사용한 표준가스 농도 및 유효기간 기재
  • 수행자 이름, 날짜, 장비 S/N 등 포함
  • 교정성적서 또는 자체 검교정 확인서 발급

지금까지 가스 측정기의 교정과 관련된 내용들을 살펴보았습니다.

교정은 장비의 정확도뿐 아니라, 현장 안전과 신뢰성 확보를 위한 아주 중요한 절차임을 기억해주시기 바랍니다.

​

다음에는 또 다른 기술부 이야기를 들고 오도록 하겠습니다.

긴 글 읽어주셔서 감사합니다!

​
