안녕하세요.
알에스코리아 입니다.
금번 수리는 충청남도에 소재한 해양 관련 연구기관에 설치된 설치형 가스측정기 FIX800 O2(산소) 를 위해 방문하였습니다.
금번 수리를 진행한 곳은 공공 연구기관의 보안상 해당 소재지에 대한 사진이 몇몇 생략되어 있습니다. 해당 점 양해 바랍니다.
가스측정기 검교정, 점검 수리의뢰시 휴대용측정기 또는 관리하는 수량이 적은 설치형의 경우 간단한 증상 메모와 함께 택배를 통해 접수 받고 있습니다. 하지만, 관리하는 수량이 많거나 보통의 설치형측정기, 제품이 기업의 자산으로 포함되는 경우에는 택배 접수의 어려움이 있어 출장으로 진행하고 있습니다.

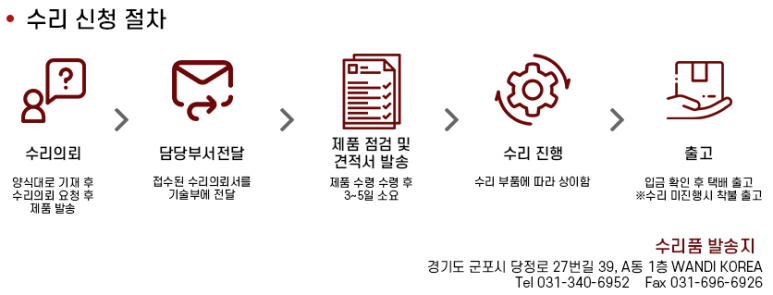

출장으로 진행되는 검교정·점검·수리절차는 '문의 - 견적 - 방문일협의 - 출장' 입니다.
지역별로 출장비는 상이하며, 자세한 비용은 아래의 번호로 문의해주세요.
■ 수리 제품

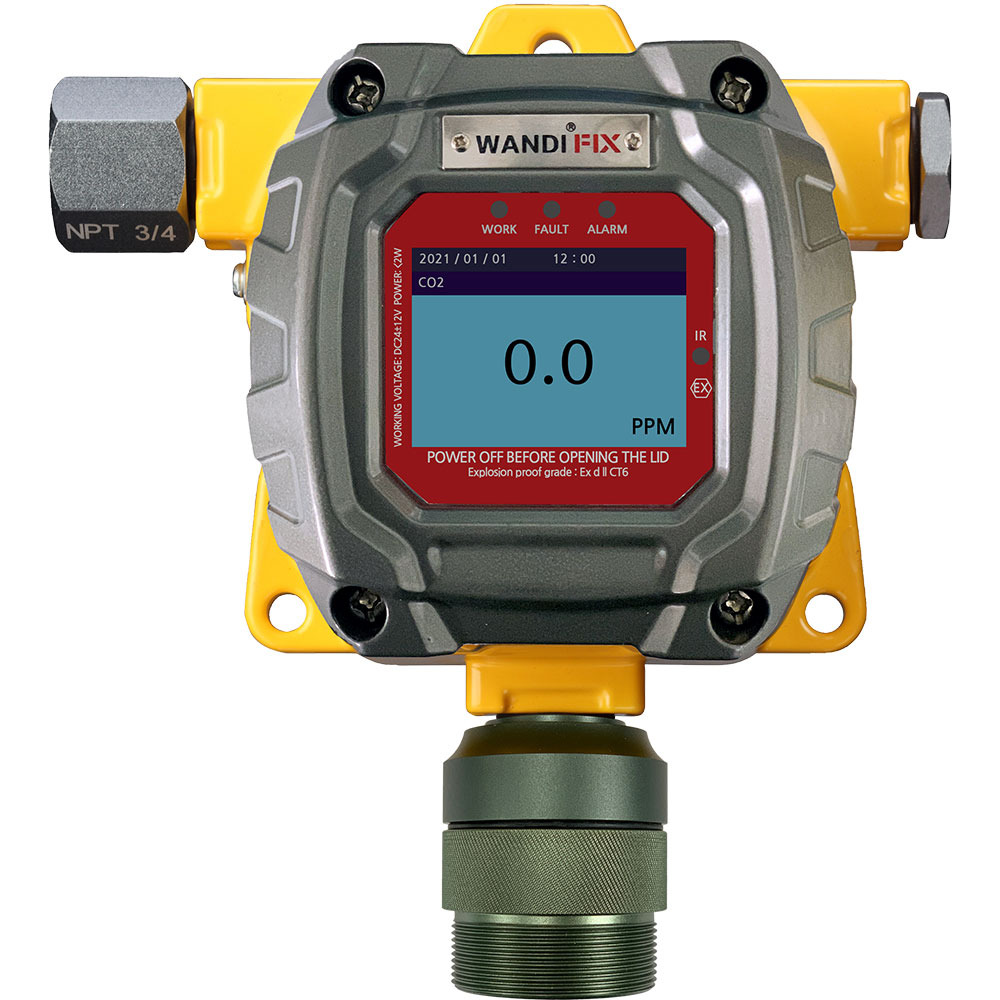

완디 설치형 가스측정기 픽스800
가스측정기 전문 브랜드 WANDI(완디)사의 설치형 측정기 FIX800 제품 입니다.

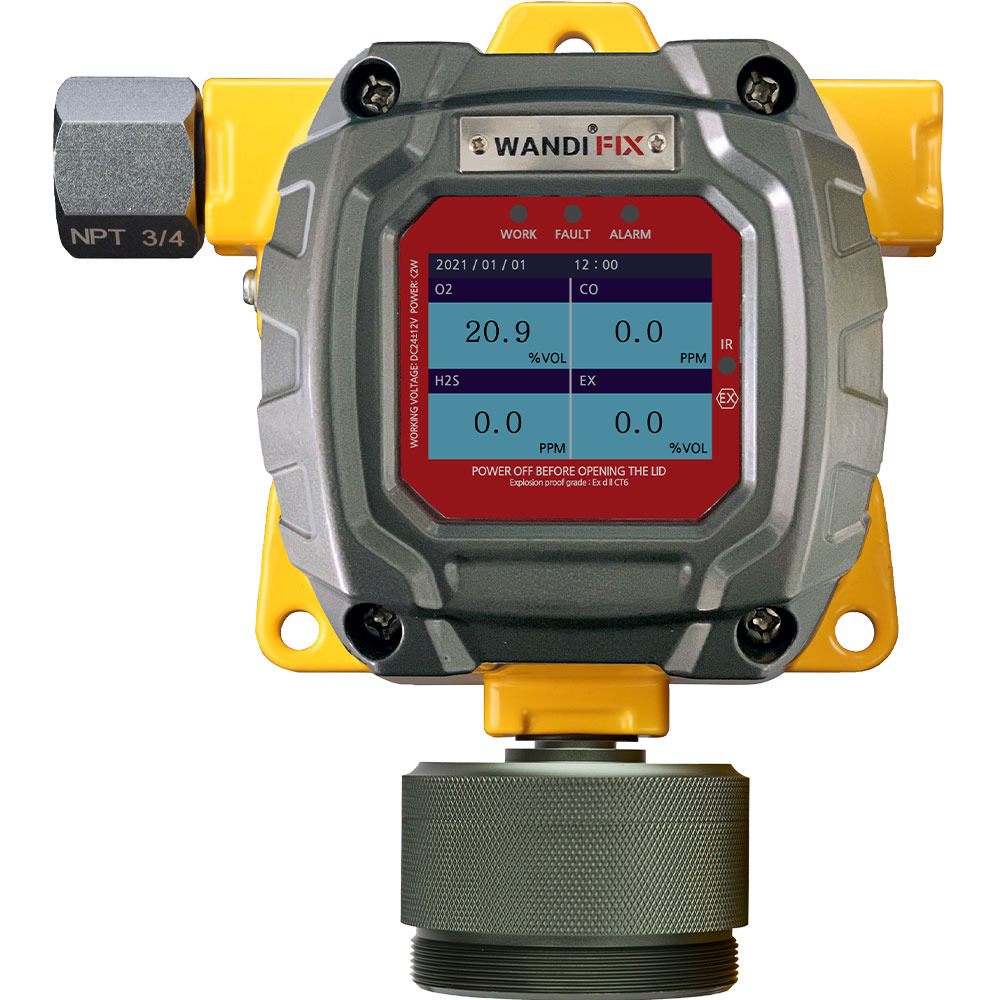

완디 FIX800은 총 네개의 센서 슬롯을 제공하여 2개 이상의 복합가스 장착이 가능합니다. 픽스800에 장착 가능한 40여가지의 가스리스트 중 단일부터, 듀얼센서 장착시 산업안전보건법에 의거한 안전용 5Gas까지 동시 장착되며 실시간으로 측정되는 가스농도를 동시 디스플레이 합니다.

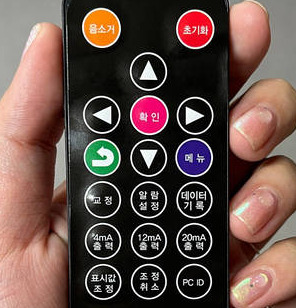

설치형 가스측정기 리모컨
설치한 제품의 하우징을 제거하지 않아도 적외선(IR)리모컨으로 제품을 원격 조정할 수 있습니다.
완디 픽스800은 직관적인 아이콘과 100% 한글화가 되어있어 가스측정기를 처음 접하는 사용자도 손쉽게 다룰 수 있습니다.
FIX800 설치사례 - 소화약제실
FIX800 설치사례 - 정화조실

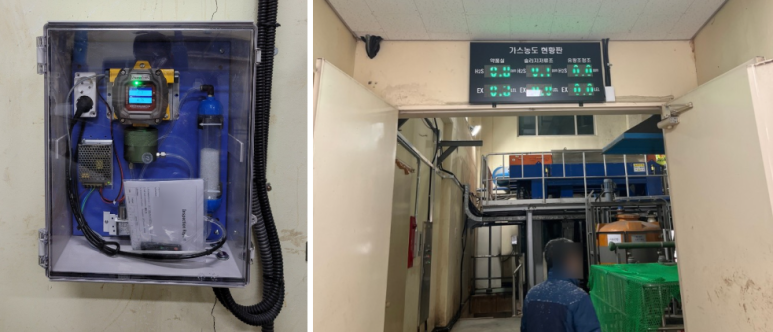

전처리기 설치사례 - 하수처리시설[약품실, 슬러지저류조, 유량조정조]

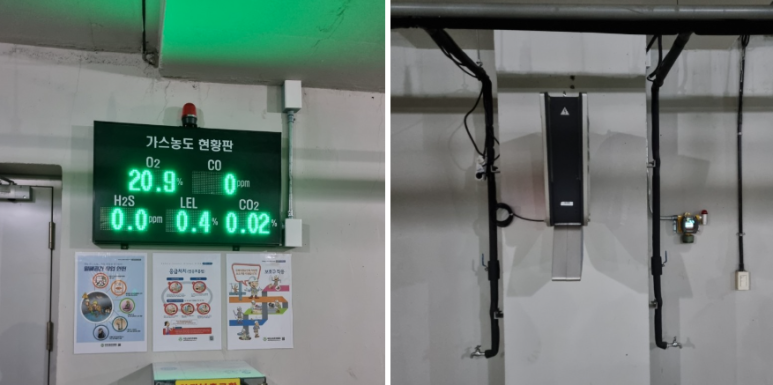

RS485 통신으로 전광판이나 PLC등에 연결하여 외부에서도 측정값을 확인하고 관리할 수 있습니다.
가스측정에 방해요소가 있다면 측정 환경에 따라 커스터마이징이 가능한 가스샘플링시스템[전처리기]으로 가스측정에 방해되는 환경요소를 제거하고 온전하게 가스만 측정할 수 있게 구성할 수 있습니다.
※ 장착 가능한 가스리스트 확인은 아래의 URL로 접속 후 하단을 참고바랍니다.
■ 제품 설치환경 및 설치
해당 FIX800이 설치된 곳은 총 4곳으로, 가스 보관실에 1대, 연구실 내부에 3대가 설치된 현장 입니다.
각각의 포인트의 설치 목적은 두가지 입니다.
가스 보관실에서의 가스 누출 방지를 위함이며, 연구실 자체가 완전한 밀폐공간은 아니지만 가스를 사용하여 진행하기 때문에 해당 연구원분들의 작업자 안전 보호를 위해 설치되었습니다.
● 최초 설치 및 수리내역
제품 최초설치는 20년도 10월이며, 설치로부터 만 2년 이상이 경과한 상태입니다.
금번 방문 목적은 해당 기기의 센서 수명 초과로 인한 측정 불량 상태로 확인되고 있어 센서교체와 검교정을 위해 방문하였습니다.
● 설치목적/가스
O2[산소] 0-30%Vol
가스 보관실의 가스 누출 방지 및 연구실 내 작업자 안전 보호를 위해 설치되었습니다.
■ 수리
*이번 포스팅은 연구기관의 보안상 이슈로 각각의 포인트는 일부 사진만 차용하는 점 양해 부탁 드립니다.
- 포인트 1 (가스 보관실)

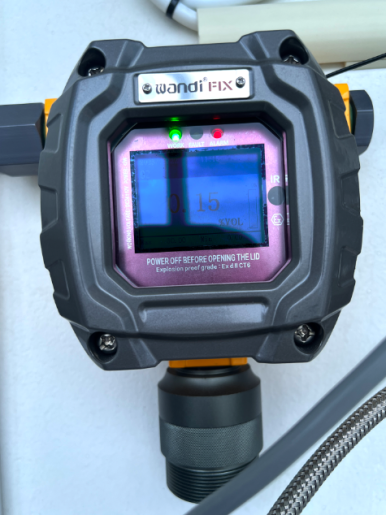

설치되어 있는 곳의 측정 기기를 보시면 정상 대기값인 20.9%를 지시를 못하고 현저히 낮은 0.15%를 지시하고 있습니다.
이런 경우에는 센서 수명 만료로 인한 측정 불량인 상태인데요,
산소센서의 수명은 약 2년 정도로 해당 설치건은 최초 설치일로부터 거의 3년이 경과하였기 때문에 측정에 있어 오류가 생긴 상태입니다.
* 수리 과정은 보안상 촬영이 어려웠던 관계로 앞전 포스팅의 사진을 차용하는 점 양해 부탁 드립니다.
앞전의 여러 센서 교체건으로 수리 포스팅을 여러번 기재한 적이 있어 익숙한 사진이실겁니다.

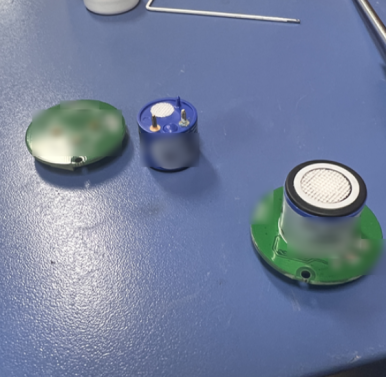

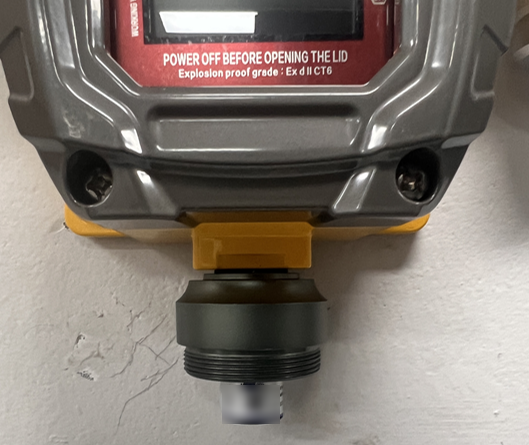

먼저 기기의 하단 기실통을 오픈한 뒤 수명이 만료된 센서를 새로운 센서로 교체합니다.
이번 포인트에서는 다행히 산소 센서와 결착되는 센서 기판엔 부식이 발견되지 않아
산소 센서만 교체하였습니다.
이번 건에서는 산소 센서만 교체하였으나, 반대로 센서는 이상이 없지만 센서 기판에 문제가 있을 경우도 존재합니다. 그런 경우엔 센서 기판만 교체합니다. 해당 센서가 제대로 된 기능을 할지라도 센서 기판에 문제가 있다면 해당 센서의 실시간 측정값을 센서 기판이 인식을 하지 못해 최종적으로는 기기에 정상값이 표기가 어렵기 때문이죠.
따라서 기기를 오픈 한 뒤,
- 센서 교체
- 센서 기판 교체 (부식이 없거나 정상 작동 될 경우 교체생략)
- 교정가스 주입 후 검교정
- 정상수치 확인
의 과정으로 이뤄진다고 볼 수 있겠습니다.
센서 교체 후, 센서 안정화까지 5분정도 대기한 뒤 검교정을 진행합니다.
산소 가스를 주입해 해당 가스통의 가스 농도를 기기가 제대로 인식하는지의 과정이며,
교체된 지 얼마 되지 않아 살짝은 불안정한 측정값를 제대로 바로 잡아 주는 과정입니다.

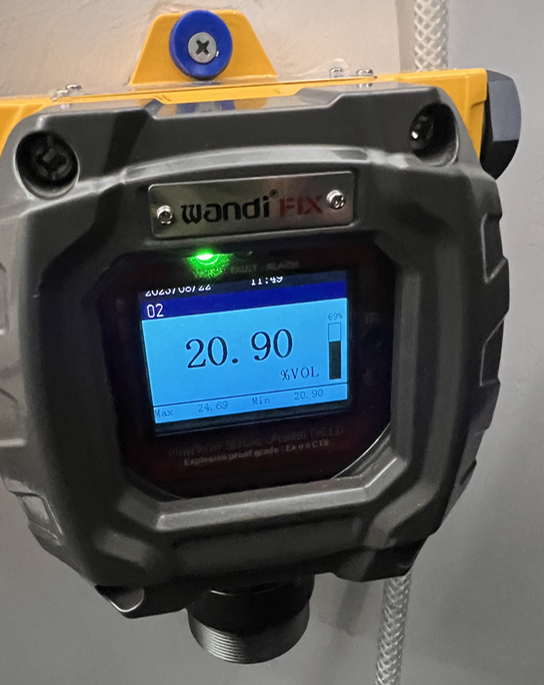

검교정까지 완료된 뒤 수치가 정상적으로 표기가 된 모습입니다.
정상 상태로 돌아와서 제가 더 기쁩니다.
- 포인트 2/3/4 (연구실 내부)

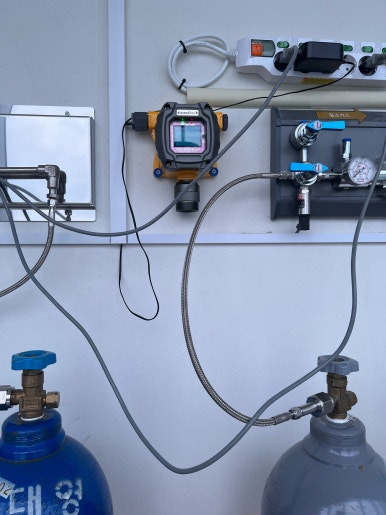

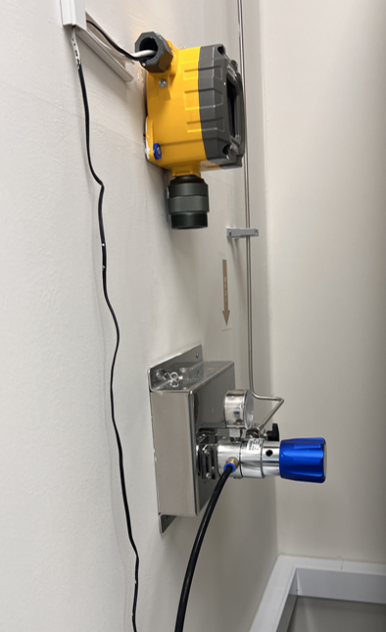

해당 연구실 내에서는 FIX800 하단에 존재하는 가스 밸브에서 나오는 가스를 사용하여
연구원분들이 실험을 진행하는데요,
해당 밸브에서 가스가 누출되면 내부에 계시는 작업자분들의 안전에 영향을 미칠 수 있습니다.
연구실에서 사용하시는 가스는 질소와 이산화탄소로,
해당 가스 밸브에서 가스가 누출된다면 대기 중 산소 농도가 현저히 떨어지겠죠.
그런 사고를 미연에 방지하기 위해, 저희 FIX800은 경고와 알림으로 알려 줍니다.
해당 포인트들 또한 동일한 증상으로 확인되어 센서 교체 후 검교정까지 마무리 하였습니다.
금번 수리 내용을 정리해 보겠습니다.
' 최초 설치 후 다량의 시간이 흐른 상태의 산소 센서 만료로 인한 센서교체' 로 정리할 수 있겠습니다.
가스를 측정하는 환경에서 발생가스를 모르거나, 발생되는 가스는 알고있지만 정확한 농도 확인이 불가피할 때는 구매에 앞서 선택에 어려움을 겪습니다.
전문가와의 충분한 상담을 통해 환경요소, 발생가스, 빈도, 농도 등 모든것을 고려하여 정확한 측정범위의 가스측정기를 구매하는것이 안전을 위한 길입니다.
저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.

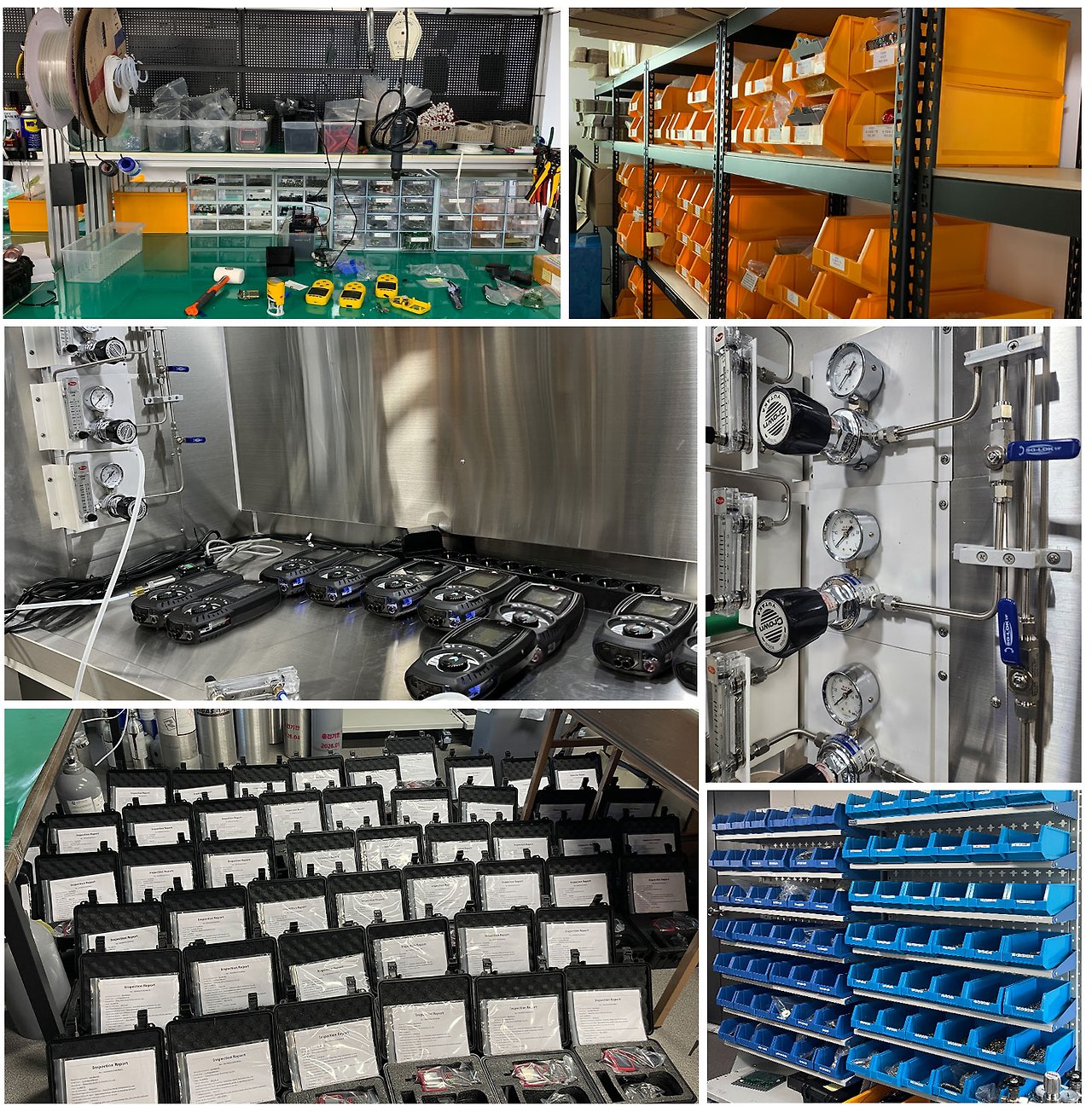

알에스코리아 수리 및 재고실
오늘의 블로그 정리
환경: 가스 보관실 내 가스 누출 방지 및 연구실 내부 작업자 안전목적
온도: 일반 대기온도
제품: WANDI FIX800
가스 및 범위: O2(산소) 0-30% Vol
수리항목: 산소센서 교체, 검교정
기타 사항
-연구기관 특성상 보안 이슈로 인한 해당 환경에 대한 대체사진 사용
-최초 설치로부터 약 2년 6개월 이상이 경과하여 해당 산소 센서 수명만료로 인한 교체
-센서 기판은 부식 미진행으로 미교체
-모든 교체 완료 후 테스트가스로 자체검교정이 진행됨
이상으로 연구기관 가스보관실 및 연구실 내 설치형 가스측정기 픽스800 점검, 수리 블로그를 마칩니다.
이 외에도 가스측정기, 가스분석기, 측정환경, 설치/실사문의 등 다양한 환경요소를 측정함에 있어 문의사항이 있을경우 아래의 번호로 연락 바랍니다.
이상 알에스코리아 였습니다.
감사합니다.
