설치] 터널 건설현장 FIX800 안전용 4Gas(O2,CO,H2S,LEL), 가스 현황판(전광판) 설치 공사







안녕하세요

알에스코리아 ZOE입니다.

​

​

​

오늘은 터널 건설현장 설치형 가스측정기 FIX800 안전용 4Gas 제품과, 가스 현황판(전광판) 2set 설치공사 블로그 입니다.

​

​

​

​

​

​

​

■ 설치 목적

산업안전보건법은 모든 현장에 적용됩니다.

​

특히, 터널 공동구와 같은 밀폐공간에서는 작업시 필수로 가스농도를 측정해야 하기 때문에, 측정기 설치와 내부의 상황을 볼 수 있게 외부 현황판도 같이 설치하고 있습니다.

얼마 전 저희 알에스코리아가 참가했던 전시회인 건설안전박람회에서도 "터널, 공동구 등 밀폐공간" 이라는 테마로 부스를 꾸며 해당 제품을 전시를 진행 했었죠.

​

고정식 가스측정기인 fix800제품과, 가스 농도 현황판(전광판) 입니다.

​

​

금번 설치를 위해 방문한 현장도, 건설현장이며 밀폐공간인 터널입니다.

터널 건설시 작업자의 안전을 위해 가스측정기 및 전광판 설치 의뢰를 주셔서, 실사방문시 장착가스 및 설치포인트를 정하고 날짜를 잡아 공사를 위해 방문했습니다.

​

​

​

​

​

​

​

​

■ 설치 제품

가스측정기 전문 브랜드인 완디(wandi)사의 고정형 가스측정기 fix800 입니다.

좌 : 단일가스 장착 / 우 : 복합가스 장착





사징상 좌측은 단일가스를 장착한 제품 모습이며, 우측은 복합가스를 장착한 제품 모습입니다.

​

디스플레이 하단부 기실통이 측정부입니다. 단일가스를 장착한 모델은 기실통이 얄쌍하며, 복합가스 장착 모델은 기실통이 보다 널찍한걸 확인할 수 있습니다.

​

​

상기 사진처럼 장착한 가스의 갯수마다 디스플레이가 달라집니다.

​

​

40여가지의 가스 중 단일가스부터 듀얼센서 장착시 최대 5가지 가스까지 장착이 가능하며, 장착된 가스는 측정과 동시에 동시 디스플레이하여 실시간으로 측정값을 확인할 수 있습니다. 또한, 옵션사항인 전광판이나, plc등에 연결시 외부에서도 실시간으로 측정되는 값을 볼 수 있어 위험시 경보 알람으로 즉각 대응할 수 있습니다.

가스농도 현황판[전광판]





​

​

​

​

​

​

​

■ 설치 기자재

오늘 설치에 필요한 기자재 입니다.

​

여느때와 비슷하지만, 금번 설치는 터널이라는 환경적 특성상 측정기로부터 전광판까지의 거리가 있어, 전선 및 gw방수 주름관을 여유있게 준비 하였고, 전선 매립을 위해 삽도 준비하였습니다.

​

​

​

​

​

​

​

■ 설치 포인트







터널 건설현장 내부 입니다.

​

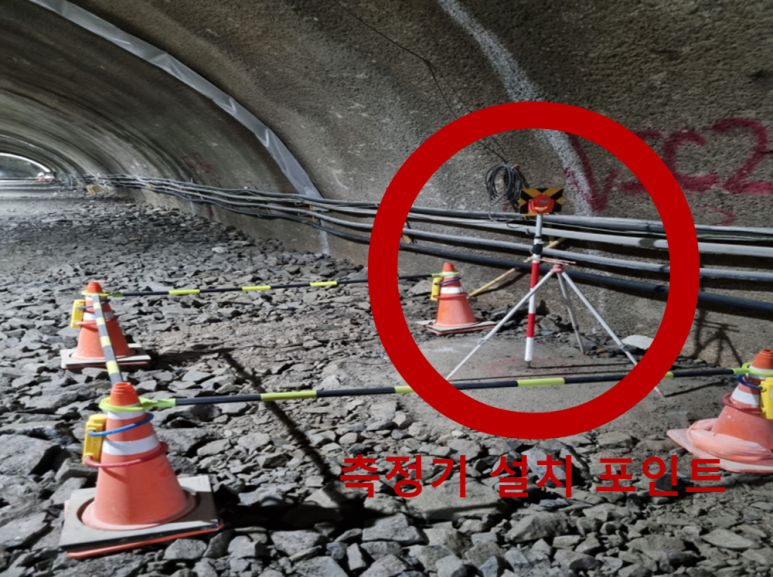

삼각대 기준으로 우측 벽면에 측정기 설치 포인트가 있으며,

터널 내 전원공급은 정션박스를 통해 이루어질 예정입니다.

​

​

​

​





터널현장 외부 입니다.

안전 현황판 전면 우측에 가스현황판(전광판) 설치 포인트가 있으며,

현황판 후면 우측 정션박으에서 전원 연결을 할 예정입니다.

​

​

​

​

​

​

​

​

■ 설치​

먼저 측정기 설치를 위해 브라켓 위치를 잡습니다.

​

​

​





브라켓 설치가 완료되어, 픽스800도 고정작업을 진행합니다.

전원선 정리 전, 측정기가 잘 작동되는지 확인합니다.

​

​

​

​





안전현황판 전면에 가스 현황판(전광판) 위치를 잡고 고정합니다.

고정 후, 전원 연결을 위해 현황판을 타공하여 후면에 정션박스를 통해 전원을 연결합니다.

​

​

​

​







터널내부에 있는 측정기부터 외부 전광판까지 전원이 연결되어야 하기 때문에 전선을 빼서 길이를 재고, 요비선을 이용하여 gw방수 주름관에 전원선을 넣어줍니다.

​

​

​

​





표면에 있는 주름관은 작업 현장에서 방해요소로 작동될 수 있으므로, 삽질로 주름관을 숨깁니다.

​

​

​

​

​

​

​

■ 설치완료







설치가 완료되었습니다.

담당자 분들께 시운전 및 재품안내, 교육을 끝으로 설치 공사가 완료되었습니다.

​

​

​

밀폐된 공간의 경우 공기 순환이 원활하지 않거나, 외부와 차단되어 있기 때문에 가스 누출이나 산소농도 저하시 질식사를 유발합니다.

건설현장에서 터널과 같은 밀폐공간에서는 가스농도를 측정하고 그 현황판을 두어 작업자의 안전을 확보해야 합니다.

​

​

금번 현장의 경우 터널 내부에 측정기를 설치하고, 외부 안전보건 현황판에 가스 현황판을 설치를 진행하였습니다. 이로써 근무시작 전, 혹은 근무중 외부에서도 내부의 상황을 파악할 수 있게 하여, 작업자의 안전을 확보하였습니다.

​

​



​

​

저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.

알에스코리아 수리 및 재고실

​

​

​

​

​

오늘의 블로그 정리

환경 : 터널 건설현장

제품 : FIX800 + 전광판/경광등 2set

가스/측정범위 :

O2(산소) : 0~ 30%

CO(일산화탄소) : 0~1,000PPM

H2S(황화수소) : 0~100PPM

LEL(가연성) : 0~100%LEL

기타사항 :

3인 1일소요 (8시간 기준)

터널 내부 밀폐공간 측정기 설치, 터널 외부 가스현황판 설치

외부 전선은 GW방수 주름관 사용

통행에 불편 없도록 바닥에 주름관 매립

측정기 및 전광판 근처 정션박스를 이용하여 전원공급

​

​

​

​

​

이상으로 터널 공사현장 고정식 가스측정기 FIX800 + 전광판/경광등 설치 블로그를 마칩니다.

가스측정기 실사 및 설치문의, 기타환경계측기 등 궁금한 사항이 있으시면 아래의 번호로 문의 부탁드립니다.

☎031-340-6952

이상 알에스코리아 ZOE였습니다.

감사합니다.
