오늘 포스팅은 대학병원 내 오폐수처리장과 유지 관리 시설실 등에 설치된 설치형 가스측정기 FIX800 제품 점검 및 수리 블로그 입니다.
가스측정기 검교정, 점검 수리의뢰시 휴대용측정기 또는 관리하는 수량이 적은 설치형의 경우 간단한 증상 메모와 함께 택배를 통해 접수 받고 있습니다. 하지만, 관리하는 수량이 많거나 보통의 설치형측정기, 제품이 기업의 자산으로 포함되는 경우에는 택배 접수의 어려움이 있어 출장으로 진행하고 있습니다.
출장으로 진행되는 검교정/점검/수리절차는 '문의 - 견적 - 방문일협의 - 출장' 입니다.
지역별로 출장비는 상이하며, 자세한 비용은 아래의 번호로 문의해주세요.
■ 수리 제품

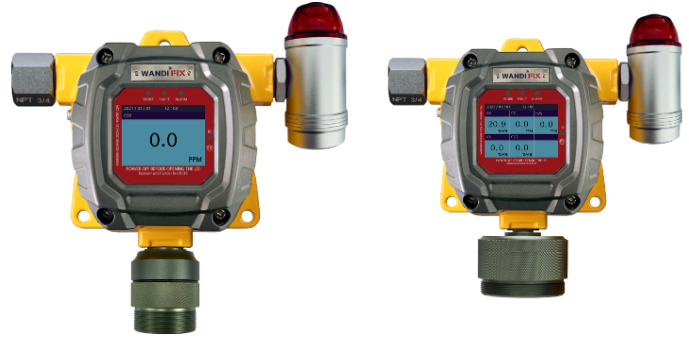

가스측정기 전문 브랜드 WANDI(완디)사의 설치형 측정기 FIX800 제품 입니다.
네개의 센서 슬롯을 제공, 40여가지의 가스리스트 중 단일 장착부터, 듀얼센서 장착시 최대5가지 가스 동시장착 및 동시디스플레이 합니다. 전광판이나 PLC등에 연결하여 외부에서도 측정값을 확인하고 관리할 수 있습니다.
또한, 측정 환경에 따라 커스터마이징이 가능한 가스 샘플링 시스템[전처리기]으로 가스측정에 방해되는 환경요소를 제거하고 온전하게 가스만 측정할 수 있게 구성할 수 있습니다.
※ 장착 가능한 가스리스트 확인은 아래의 URL로 접속 후 하단을 참고바랍니다.
설치형 복합가스 측정기 WANDI FIX800
설치형 복합가스 측정기 WANDI FIX800
www.rs-korea.com
■ 제품 최초설치 / 환경
● 최초설치
금번 점검·수리를 위해 방문한 기관은 21년도에 상반기에 설치된 곳으로 각종 병원 내 유지 및 관리 시설실에 설치된 기기의 반출에 어려움이 있어 점검 및 수리를 위해 요청주셔서 방문하게 되었습니다.
● 장착가스/범위
측정기가 설치된 포인트는 총 6개로, 4개의 설치포인트에는 산업안전보건기준에 의거한 4대가스 측정기가 설치되어있고, 나머지 두개의 포인트에는 측정 환경에 맞는 가스가 장착되어 설치되어 있습니다.
- 4포인트
O2(산소) 0-30% Vol
EX(가연성) 0-100%Lel
CO(일산화탄소) 0-1000ppm
H2S(황화수소) 0-100ppm
- 1포인트
O2(산소) 0-30% Vol
NO2(이산화질소) 0-100ppm
- 1포인트
O2(산소) 0-30% Vol
EX(가연성) 0-100%Lel
● 환경
설치된 구역은 총
- 폐수집처리장
- 오수집수조1,2,3
- 유류 저장소
- 의료 가스실
으로 총 여섯개의 포인트 입니다.
크게 분류하면 오폐수 처리장 / 유류 저장소 / 의료 가스실 포인트에 설치된 현장이라고 볼 수 있겠습니다.
제품 설치 환경은 오폐수처리과정에서의 폐수집처리장, 오수집구조, 유류 저장소에서 발생되는 유해가스 관리와 작업자 안전 목적으로 설치 하였으며, 병원에서 진료시 사용되는 의료 가스들을 보관하는 가스실에 유지관리 및 유해가스 관리 목적과 산업안전보건법에 의거한 안전용 4대가스[O2.CO.H2S.LEL] 측정기가 설치된 현장입니다.
제품이 설치되어있는 현장 모두 '밀폐공간' 이므로, 모든 설치포인트 출입구 외부에 전광판[가스농도현황판]도 같이 설치되어 있어, 경보 발생시 내부의 상황을 파악하고 빠른 대처가 가능합니다.
■ 수리
- 설치 포인트1 폐수집처리장
제품 점검을 시작합니다.
여섯개의 포인트에 설치된 제품 모두 정상작동을 하였으나, 담당자 요청으로 제품 설치로부터 만2년이 경과한 점을 고려하여 센서교체 및 검교정을 진행하였습니다.
설치 포인트1 폐수집처리장 입니다.

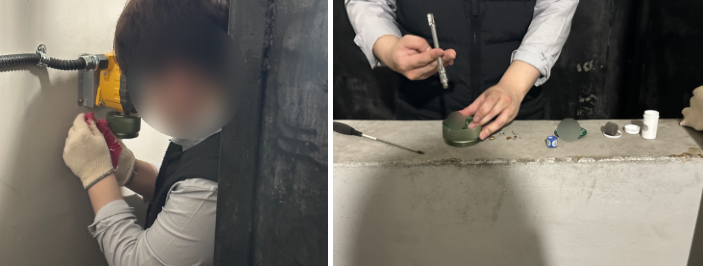

산소를 제외한 나머지 센서는 수명이 남아있어 교체 진행하지 않았습니다. 산소 대기 중 항상 잔존하는 가스로서 다른 가스센서보다 수명이 짧은점을 고려, 제품 설치로부터 만2년이 지난 시점으로 산소센서를 교체하였습니다.

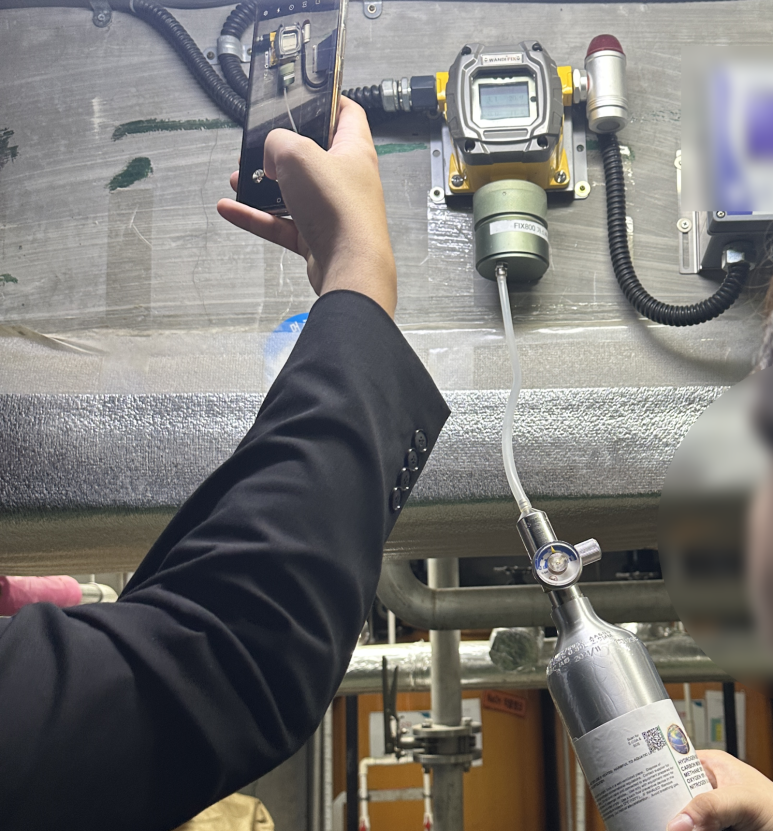

센서 교체 후 자체 검교정을 진행합니다.
검교정은 센서의 정확도를 높이는 과정입니다. 지금과 같은 현장에서는 센서를 교체한 직후이기 때문에, 과열되어 있는 센서를 수분간 대기 상태에서 방치 후 검교정을 통해 안정된 측정값을 오래 유지하도록 도와줍니다. 검교정의 유효기간은 1년으로 1년이 지난 후 값이 틀어질 수 있으므로 1년마다 검교정을 권장 드립니다.
(가스 주입) - 문제 센서 파악 - 센서 교체 - 센서 안정화까지 대기(5분소요) - 검교정
검교정은 위와같은 순서로 진행됩니다.
산소 단일의 경우 가스 주입을 하지 않아도 산소는 대기중 잔존하는 가스로 20.9%를 벗어날 경우 손쉽게 이상 유무 파악이 가능하지만, 산소를 제외한 다른 가스센서의 경우 테스트가스를 주입하여 센서의 이상유무를 파악하는 게 가장 정확한 방법입니다.
자체 검교정에 대한 상세사항은 하단의 포스팅을 참고해주시길 바랍니다.
산소 센서를 교체후, 검교정까지 마친 모습입니다.
센서 교체 후 말끔해진 모습입니다.
- 설치 포인트2 오수집수조
설치 포인트2 오수집수조 입니다.
해당 포인트에는 총 3대가 설치되어 있습니다.
산업안전보건법에 의거한 밀폐공간 안전용 4대가스[O2.CO.H2S.LEL]가 설치되어 있는 현장입니다.
산소 센서를 교체 후, 동일하게 검교정을 진행합니다.
수리와 검교정 후 전광판 또한 정상작동 되는 모습입니다.
- 설치 포인트3 유류저장소
유류저장소

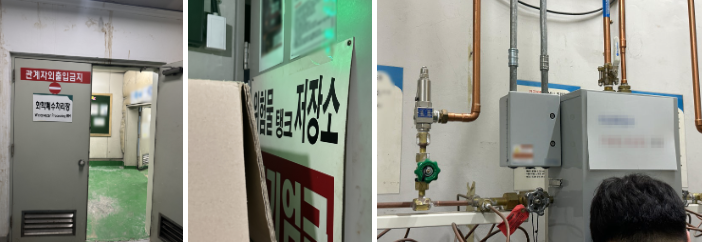

설치 포인트3 유류저장소 입니다.
O2(산소)와 LEL(가연성 가스) 가 설치된 현장으로, 해당 구역은 유류 저장소 내에 기름의 누출 시 유해가스 누출 목적으로 설치된 현장입니다.
유류저장소에 설치된 측정기 산소센서를 교체하기 위해 기기를 열었으나 저장소 내부의 고온다습한 환경으로 인해 부식이 너무 심한 관계로, 센서교체 외 센서기판도 같이 교체하였습니다.
마침 입구에 턱이 있어 비교적 수월하게 교체가 가능했습니다.
교체 후 빛이 나는 현장. 초록색 불이 좋습니다.
교체가 끝난 뒤 전광판 또한 작동이 원활하게 이루어지고 있습니다.
- 설치 포인트4 의료가스 저장실
의료가스 저장실

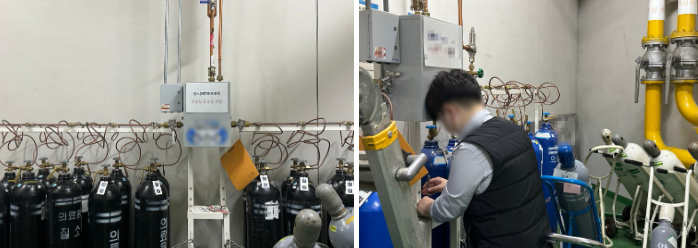

설치 포인트4 의료가스 저장실 입니다.
해당 설치포인트는 병원에서 사용되는 가스를 저장해놓는 공간입니다. 밀폐공간에 가스를 관리하는 시설로서 누출 여부와 내부의 상황을 파악하기 위해 가스측정기와 전광판이 설치되어 있는 현장입니다.
24시간 상주할 수 없는 사람을 대신하여 설치되어있는 측정기가 제2의 눈의 역할을 한다고 볼 수 있겠죠.
O2,NO2 두개의 가스 구성으로 이루어진 현장입니다.
앞전과 동일하게 O2센서를 교체해준뒤 NO2 센서는 아직 수명이 넉넉하게 남아 있어 미교체 상태로 유지합니다.
센서 교체 후, 검교정 또한 자리에서 바로 진행합니다.
역시나 초록색 불, 아주 좋습니다
모든 과정이 끝난 뒤 초록색 불이 어김없이 들어오는 전광판의 모습입니다. 아주 아름답습니다.
이렇게 총 6대의 출장 점검 및 센서, 센서기판 교체가 완료되었습니다.
설치된 제품들 모두 수리 진행 후 검교정까지 마쳤습니다.
가스를 측정하는 환경에서 발생가스를 모르거나, 발생되는 가스는 알고있지만 정확한 농도 확인이 불가피할 때는 구매에 앞서 선택에 어려움을 겪습니다.
전문가와의 충분한 상담을 통해 환경요소, 발생가스, 빈도, 농도 등 모든것을 고려하여 정확한 측정범위의 가스측정기를 구매하는것이 안전을 위한 길입니다.
저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.
알에스코리아 수리 및 재고실
오늘의 블로그 정리
환경 : 대학병원 내 폐수집처리장, 오수집수조, 유류 저장소, 의료 가스실
온도 : 일반 대기온도~ 조금 높은 정도
제품 : WANDI FIX800
가스 및 범위 :
4포인트
O2(산소) 0-30% Vol
EX(가연성) 0-100%Lel
CO(일산화탄소) 0-1000ppm
H2S(황화수소) 0-100ppm
1포인트
O2(산소) 0-30% Vol
NO2(이산화질소) 0-100ppm
1포인트
O2(산소) 0-30% Vol
EX(가연성) 0-100%Lel
수리항목 : 산소센서, 센서기판
기타 사항 :
- 현재 기준으로 기기 자체에 이상은 없으나 제품 최초 설치로부터 만2년이 경과하여 센서교체 및 센서기판 교체 진행
-교체 완료 후 테스트가스로 자체검교정이 진행됨
이상으로 대학병원 내 폐수집처리장, 의료가스 저장실 설치형 가스측정기 픽스800 점검, 수리 블로그를 마칩니다.
