설치를 끝낸 후 정보 공유 목적으로 블로그를 작성하니 마치 공사 후 일기를 쓰는 거 같네요
오늘도 열심히 일을 하고 일기로 마무리를 지으려 합니다
오폐수처리시설
금번 설치 현장은 오폐수처리장 내부의 공정중 하나인 유입펌프실인 '오수펌프장'에 작업자의 안전을 위해 가스측정기 설치 문의를 주셔서 방문하게 되었습니다.
현장실사를 마무리하고 오늘은 설치를 위해 방문했는데요.
■ 오폐수처리과정
오수와 폐수를 통틀어 하수라고 하며, 이 둘은 각각 차이점을 가지는데요.
오수란?
사람의 일상생활과 관련하여 화장실, 주방, 목욕탕 등에서 배출되는 생활하수를 말합니다. 즉 사람이 사용하여 더러워진 물을 일컫습니다.
폐수란?
소비생활과 산업활동을 하는 현대사회에서는 물질적 문명 활동의 부산물로서 각종 폐기물이 끊임없이 배출되는데, 폐물질을 배출하는 가정 폐수도 있지만 보통 공장에서 배출되는 액체를 가리켜 폐수라고 일컫습니다.
하수처리장이란?
가정이나 오염원에서 배출되는 오수를 관거를 통해 집수하여 생물학적·물리화학적 처리공정을 통하여 수질을 정화하는 장소입니다. 우리가 생활에서 쓰고 버리는 많은 물은 많은 영양염류(질소와 인)와 부유물질 그리고 유기물을 함유하고 있습니다.
이 물이 바로 강이나 바다로 유입될 경우 수생생물들이 많은 피해를 보게 되죠. 하수처리를 하면 수질이 개선되어 해충감소와 악취감소 등 환경개선이 이루어지며, 한데 모아 처리하므로 경제성 및 유지관리 면에서 좋습니다.
● 처리과정

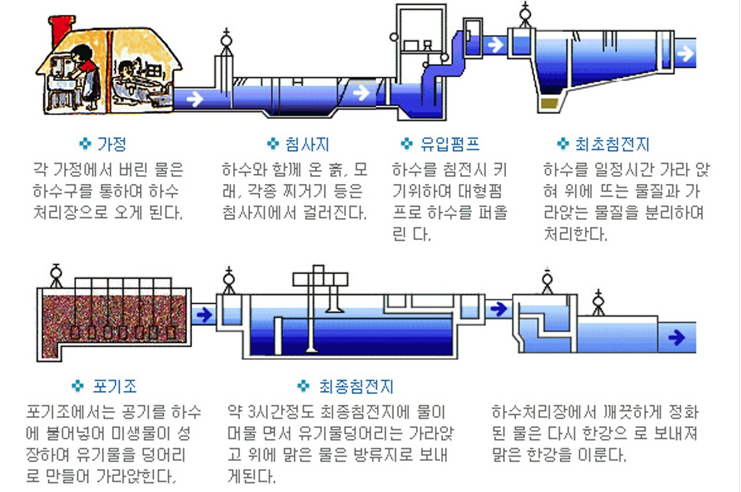

하수(오폐수)처리과정
가정(오염원) → 침사지 → 유입펌프 → 최초침전기 → 폭기조 → 최종침전지 → 방류
가정(오염원)
가정이나 오염원에서 배출된 오수들이 하수구를 통해 유입
침사지
하수와 함께 온 흙, 모래, 각종 찌꺼기 등은 침사지에서 거름
유입펌프
침전시키기 위해 대형펌프로 퍼올림
최초침전지
일정시간 가라앉혀 위에 뜨는 물질과 가라앉는 물질을 분리하여 처리함
폭기조
공기를 하수에 불어넣어 미생물이 성장하여 유기물을 덩어리로 만들어 가라앉힘
최종침전지
약3시간정도 머물며 유기물덩어리는 가라앉고 위에 맑은 물은 방류지로 보냄
방류
깨끗하게 정화된 물은 강으로 보내짐
■ 설치 제품
가스측정기 전문 브랜드 WANDI사의 설치형 가스측정기 FIX800 입니다.
하나의 측정기로 산업안전보건법에 의거한 안전용5가스(O2, CO, H2S, LEL, CO2) 장착이 가능합니다.

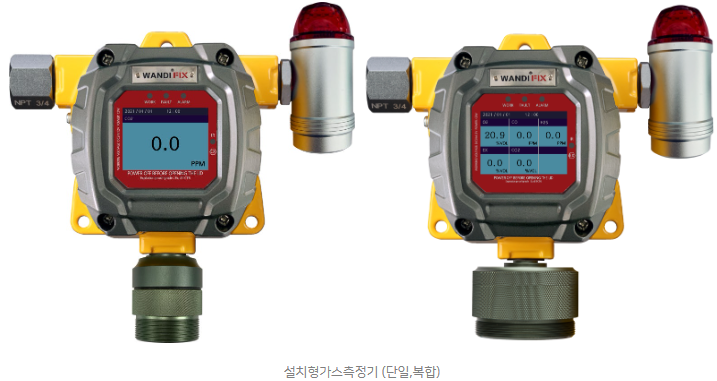

상기 사진을 참고 바랍니다. 좌측 사진은 단일가스 장착시 모습이며, 우측 사진은 복합가스 장착시 모습입니다.

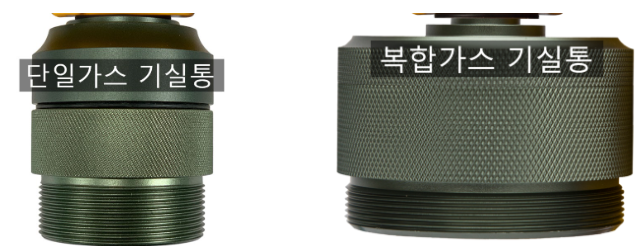

가스측정기 기실통(단일,복합)
하단의 기실통의 크기가 다른걸 확인할 수 있습니다.
측정부를 보면, 단일가스는 측정부가 하나라 기실통이 얄쌍하고, 복합가스는 측정부가 두개 이상이라 기실통이 보다 두껍습니다.
완디 픽스800은 장착된 가스가 단일이냐, 복합이냐에 따라 기실통이 다르죠. 이는 디스플레이도 마찬가지 입니다.
40여가지의 가스리스트 중 단일가스부터 듀얼센서 장착시 최대 5가지 가스 장착이 가능하며, 장착된 가스는 측정과 동시에 동시디스플레이 하여 실시간으로 측정값을 확인할 수 있습니다. 또한, 옵션사항인 전광판,PLC등에 연결하여 외부에서도 실시간으로 측정되는 값을 볼 수 있어 위험시 경보 알람으로 즉각 대응 할 수 있습니다.
※ FIX800에 장착 가능한 가스리스트는 하기 URL로 접속하여 확인 바랍니다.
https://www.rs-korea.com/shop/goods_view.php?gno=326&mtype=all&cate1=83&cate2=95
설치형 복합가스 측정기 WANDI FIX800
설치형 복합가스 측정기 WANDI FIX800
www.rs-korea.com
■ 설치환경 / 포인트
● 설치환경
금번 설치환경은 밀폐공간입니다. 오폐수처리장 공정 중 하나인 유입펌프실 인데요. 하수를 침전시키기 위해 대형펌프로 하수를 퍼올리는 공정입니다.
출입구 외부에는 산업안전보건기준에 관한 규칙에 의거하여 별지 제4호서식과 관련하여 밀폐공간 출입금지 표지로 질식위험공간이라는 안내되어 있었습니다.
● 설치 포인트
전광판 설치 포인트 입니다.

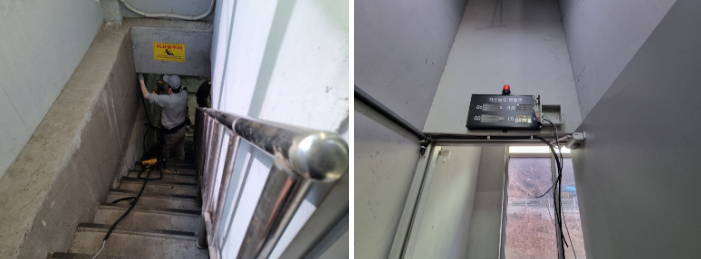

완전 외부와 연결되는 출입구에서 문을 열면 유입펌프실 출입구가 보입니다.
출입문 상단에 전광판 설치 예정입니다.

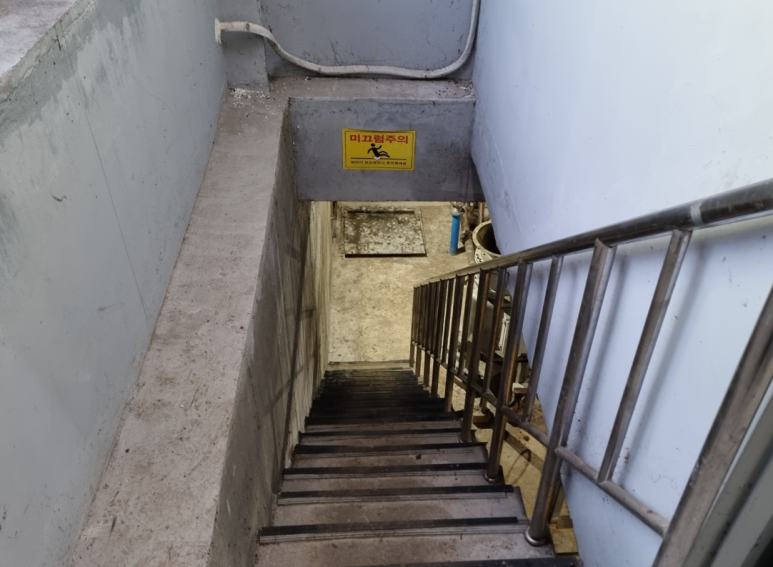

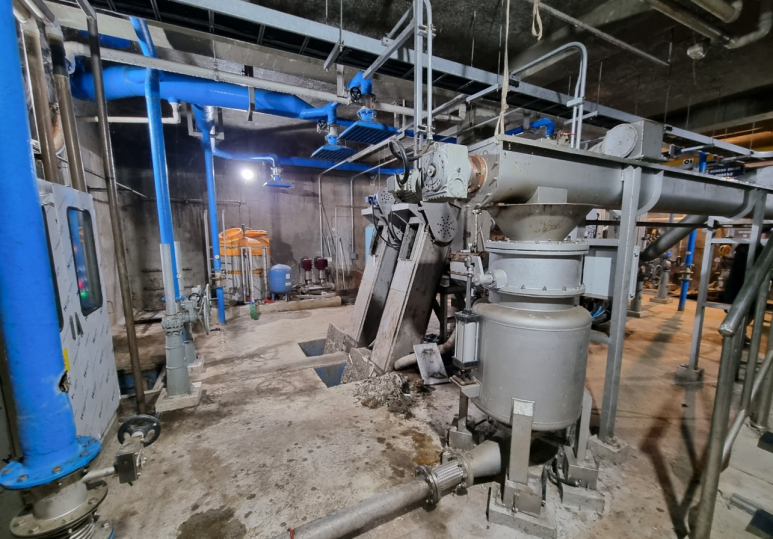

펌프실 출입구를 지나 지하로 내려가면 유입펌프실이 있습니다.
아직은 가스측정기 설치 전이므로 출입구를 열어 충분히 환기를 해준 후 휴대용 측정기로 내부의 상황을 파악 후 진입합니다.

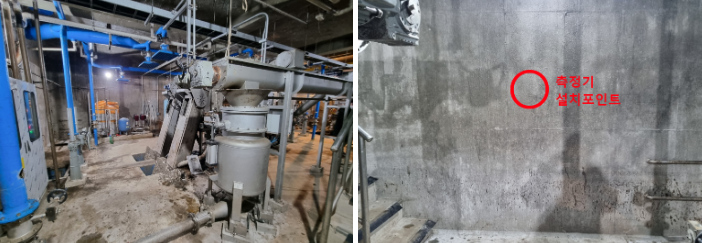

측정기 설치 포인트 입니다.
가스측정기가 눈높이정도에 위치하게 지면으로부터 140~150cm 높이에 설치 예정입니다.
■ 설치

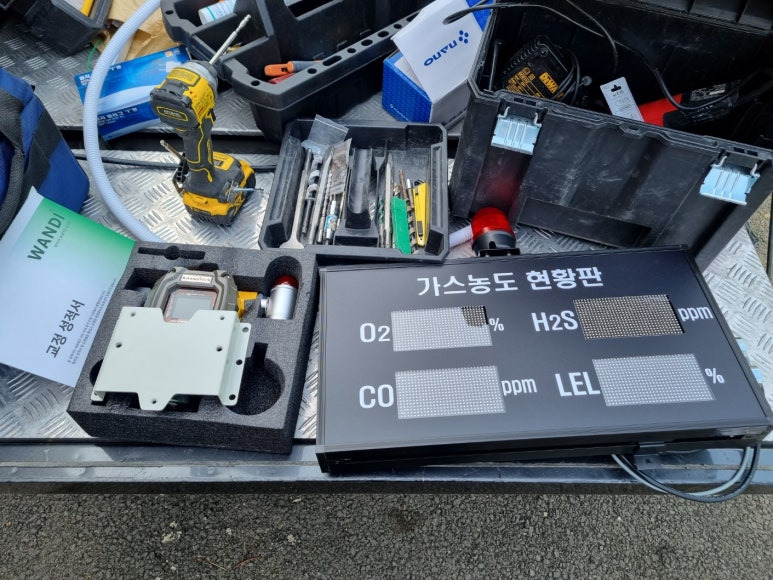

오늘의 설치 기자재 입니다.
설치할 제품과 브라켓, 가스농도 현황판(전광판) 등 기타 자재들이 있습니다.
제품 출고전 검교정을 완료했다는 브랜드 자체 교정 성적서도 동봉되어 있습니다.

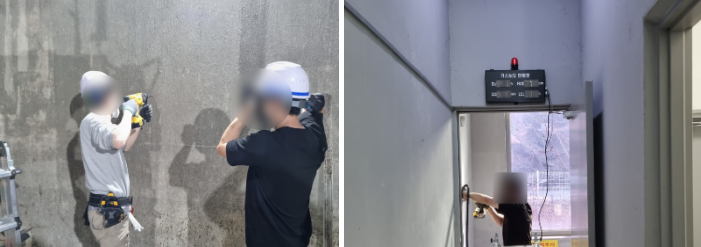

브라켓으로 먼저 제품의 위치를 잡고, 출입구 외부에 가스농도 현황판의 위치를 잡습니다.
제품의 설치 위치를 잡은 후, 전원공급과 통신선 라인 작업을 진행합니다.
■ 설치완료

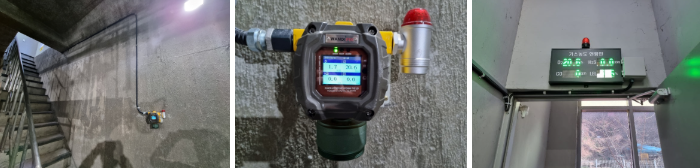

설치가 완료되었습니다.
전원 및 통신도 테스트도 진행하였고 전광판에 문제없이 노출 됩니다.
알람 및 경보테스트, 시운전과 제품안내를 끝으로 설치공사가 완료되었습니다.
모두 완료되고 현장 사진을 찍으러 출입구 외부에서부터 들어갔을 때 유입펌프실의 출입구가 잠깐 닫혔었는데, 문이 닫히자마자 악취들이 바로 올라왔습니다.
처음에는 설치공사 전이라 환기를 충분히 시킨 후 진입하여 문제가 없었지만, 출입문이 잠깐 닫힌것만으로도악취가 올라오고 측정기에도 바로 반응하는것을 볼 수 있었습니다.
지금까지 여러 현장을 다니며, 가스측정기가 설치되어 있지 않은곳은 환기를 충분히 시킨 후 진입하고, 공사중에도 주기적으로 환기를 해줬어서 단순하게 '냄새가 좀 나는 현장이네, 위험하긴 하겠네.' 라고 생각은 했었습니다. 하지만 이번 현장에서 출입구가 닫힌적은 처음이라 "와, 정말 위험한 공간이라 측정기를 설치하라고 법제화 한거구나" 라는걸 직접 깨닫게 된 좋은 계기였습니다...
가스를 측정하는 환경에서 발생가스를 모르거나, 발생되는 가스는 알고있지만 정확한 농도 확인이 불가피할 때는 구매에 앞서 선택에 어려움을 겪습니다.
전문가와의 충분한 상담을 통해 환경요소, 발생가스, 빈도, 농도 등 모든것을 고려하여 정확한 측정범위의 가스측정기를 구매하는것이 안전을 위한 길입니다.
저희 알에스코리아는 단순 제품 판매 외에 자체검교정 / 국내수리(A/S) / 제작출고 / 설치공사 등 가스 특화 업체입니다. 다양한 환경에 시연 / 실사 / 납품 / 수리 / 설치공사를 진행한 경험을 바탕으로 가스를 측정하는 환경에 1:1 맞춤 솔루션을 제공합니다.
알에스코리아 수리 및 재고실
오늘의 블로그 정리
측정 목적 : 오폐수처리장 유입펌프실 밀폐공간 작업자 안전용
제품 : WANDI FIX800 / 가스 농도 현황판
가스 및 측정범위 :
O2 0-30%Vol
CO 0-1,000ppm
H2S 0-100ppm
LEL 0-100%LEL
설치인원 및 시간 : 2명 4시간 소요
기타사항 :
-오폐수처리장 유입펌프실 밀폐공간 작업자 안전용 4GAS설치
-측정기 : 오폐수처리장 유입펌프실 내부 설치 / 전광판 : 유입펌프실 출입구 외부 상단벽
-외부에 노출되는 전선(전원선, 통신선) 모두 gw후렉시블 사용
-설치 마친 후 잠깐 출입구가 닫혔을 때 악취가 심하게 났음
이상으로 환경관리시설 가스측정기 / 전광판 설치 공사 블로그를 마칩니다.
