안녕하세요.
알에스코리아 REX 입니다!
오늘은 설치블로그가 아닌 현재 무선 실시간 데이터 확인이 가능한지에 대한 문의가 많아
무선통신 IOT 하드웨어 FIX-AP
클라우드를 통한 실시간 수치확인, 설정된 값에 도달하면 경고알람, 도면을 첨부하면 설치제품이 어디에 설치되어있는지 표기와 현재 어디구역에서 경고가 울리고있는지 체크가 가능하며, 4-20mA, RS485를 통해 계측기를 연결시킬수 있는 장비 FIX-AP
에 대한 디스플레이와 각 LED 점멸등의 의미 설명을 가진 블로그입니다.
추후에 설치할때 참고해주시면 연결이 잘 된건지 안된건지 판단이 가능합니다.
알에스코리아 직접개발
먼저 FIX-AP에 대해 간단하게 설명하겠습니다.
FIX-AP는 4-20ma / RS485 통신출력이 가능한 제품을 사용하는 품목들을 동시에 연결하여
최대 22CH 정보 동시 송수신 까지 할 수 있게끔 해주는 무선 통신 하드웨어입니다.

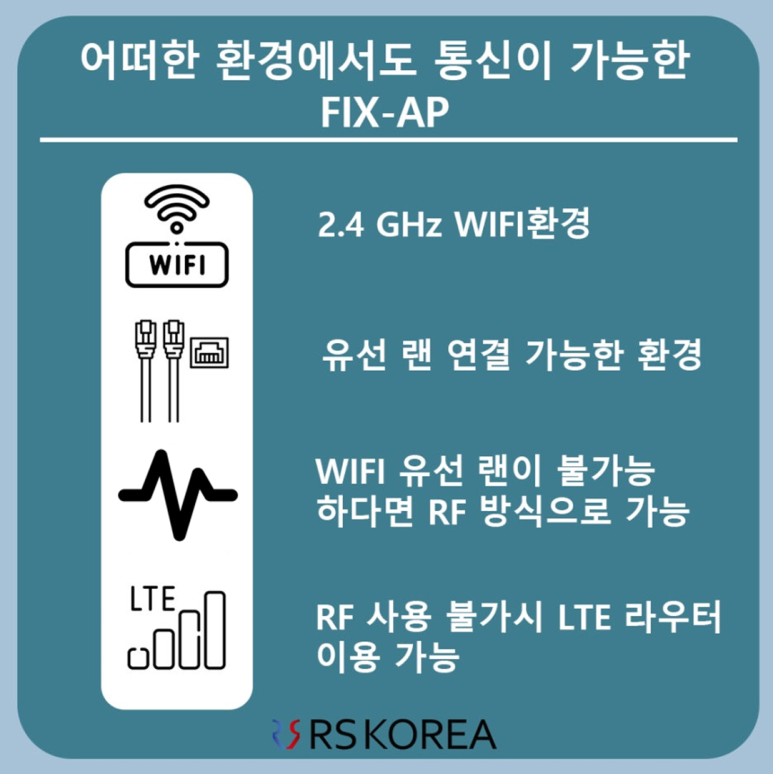

FIX-AP를 어느 환경에서든 무선으로 연결할 수 있습니다!
FIX-AP는 설치형 가스측정기 FIX 800 (RS-485 신호) 최대 16개, 4-20ma 출력 장비라면 어떤 제품이든 6개까지 연결 가능합니다.
FIX-AP 장비의 켜진진 모습입니다:
보시다시피 기기에 여러개의 점멸등이 보입니다. FIX-AP 정상 가동 시 한번에 절명등들이 여러개 감빡합니다.
각 LED 점멸등 무엇을 뜻하는지 궁금하시죠?
첫번 째로 빨간색 사각형으로 표시된 CH 1-6 (체널)은 가스 계측기 아닌, 기타 연결된 4-20ma 출력 장비들의 연결 상태를 알립니다. 불들이 감빡이면 가동 문제가 없다고 보시면 됩니다.
영상을 넣었으면 좋았을껄 이라는 생각은 너무 늦게 했습니다. 깜빢깜빢 이고 있는중입니다.
이번엔 좌측 점멸등이 아닌 아래에 위치한 점멸등입니다.
FIX800 점멸등이 들어올 경우, 연결 되어 있는 가스 계측기와 신호 교환이 잘 되어 있다는것을 알수 있습니다.
다음 신호는 RF-S (SLAVE) 과 RF-M (MASTER)입니다.
RF-M은 신호 보낼 때, RF-S은 신호 받을 때 깜박합니다.
WIFI 점멸등 깜박이면 WIFI (2.4GHz) 연결이 성공적이다 라는 뜻입니다.
PC 점멸등은 설치나 관리 할 때 컴퓨터 노트북 연결할 경우에만 들어옵니다.
이번 블로그는 직접 설치를 하시면서 FIX-AP 를 연결하실때 참고사항으로 보시면서 하면
이게 연결이 잘된게 맞는건지 판단을 하실 수 있게끔 작성을 해보았습니다.
현장 설치 일정을 알려주시고 맞추는게 가능하다라면 어디든 방문드리고 있습니다.
이상 FIX-AP 디스플레이, LED점멸등에 설명은 마치겠습니다.
감사합니다.
