설치] 대학교 연구실 FIX800 VOC 설치

안녕하세요.

​

REX 입니다~

​

오늘은 서울에 많고많은 대학교중 한 대학교에서 12월 21일날 연락을 주어 올 해 안에 설치가 가능한가요?

라는 문의를 받자마자 공사팀에게 일정 조율을 하여 12월 27일날 설치를 진행하고 왔습니다.

​



​

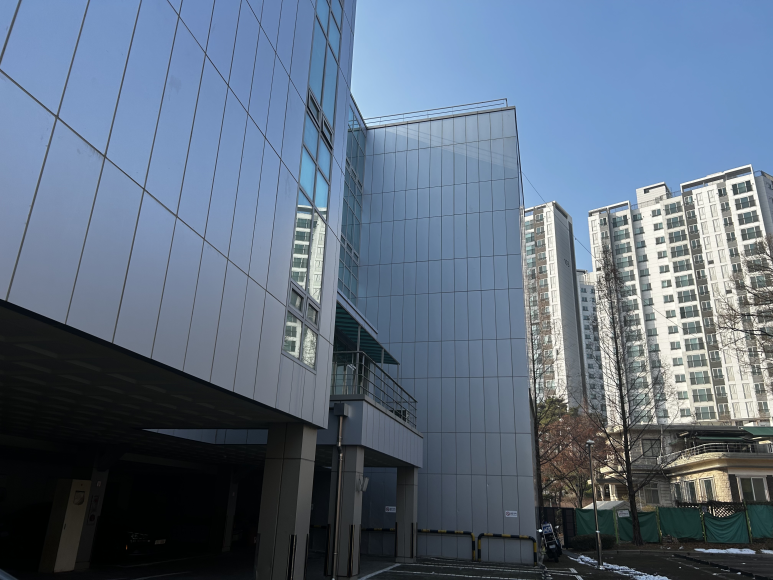

대학교 연구소 입구입니다.

​

다른 대학교처럼 넓고 치킨과 맥주를 먹을수있는 그런 공원도생각하면서 갔지만

연구에만 집중하게되는 시설로보여 다른 생각은 버리고 일에만 집중하자로 마음을 바꿨습니다.

​

​

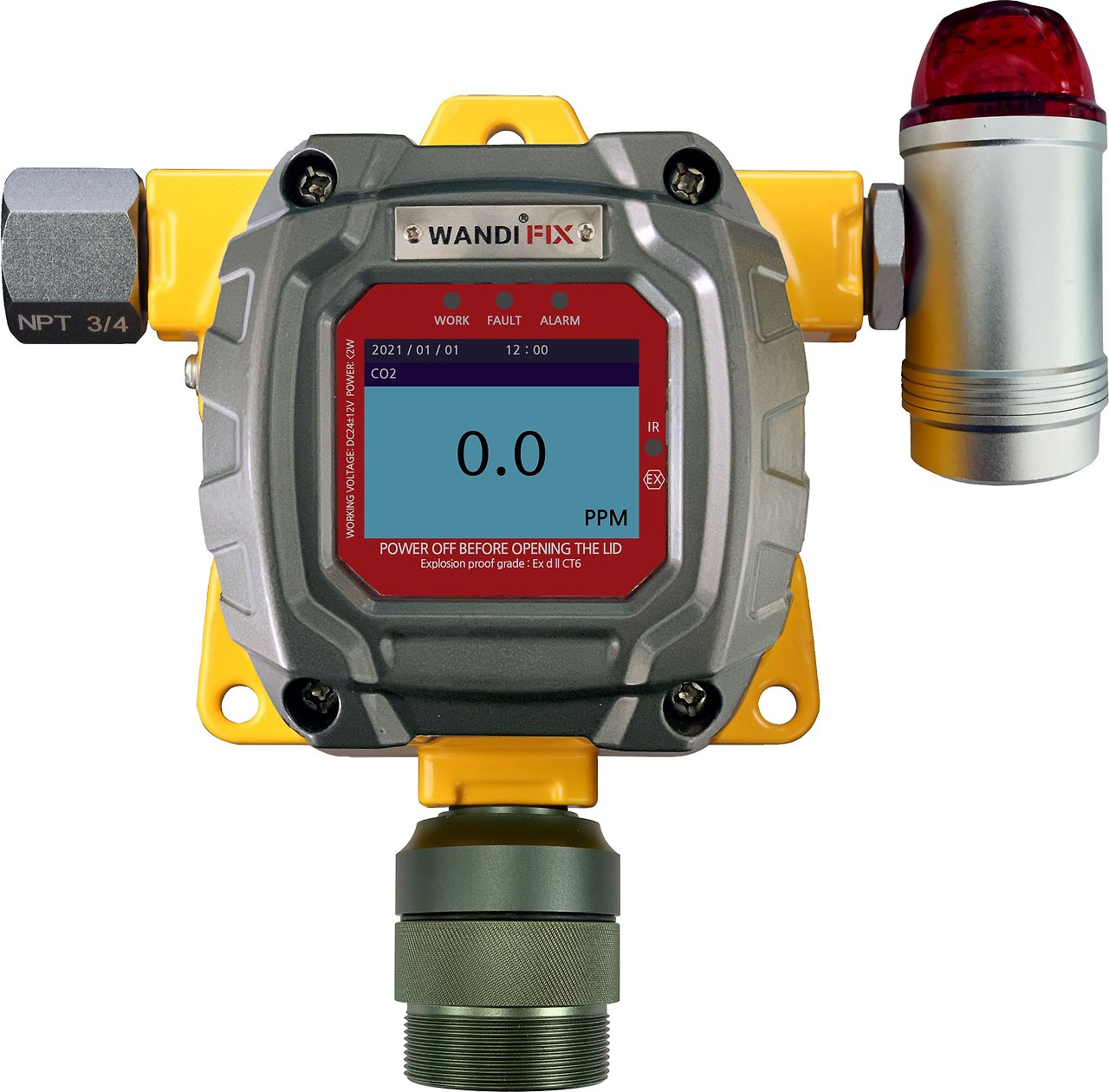

■ 오늘의 설치 리스트

​



​

​

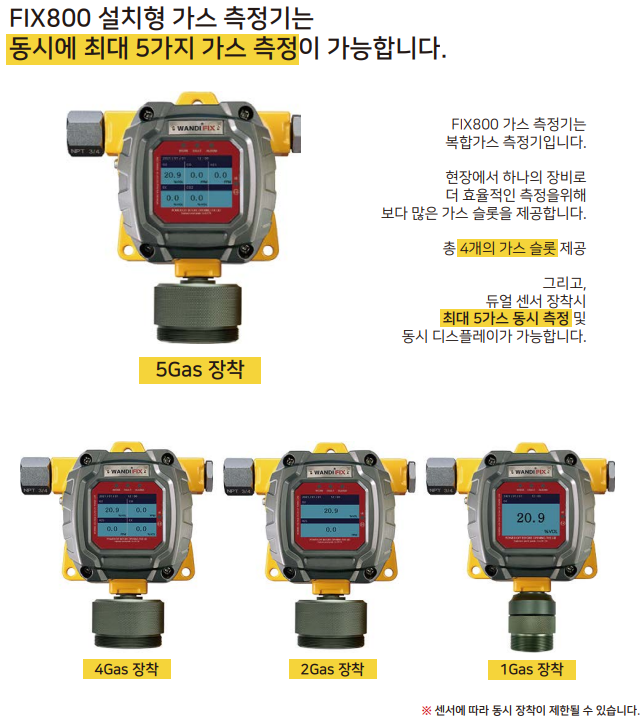

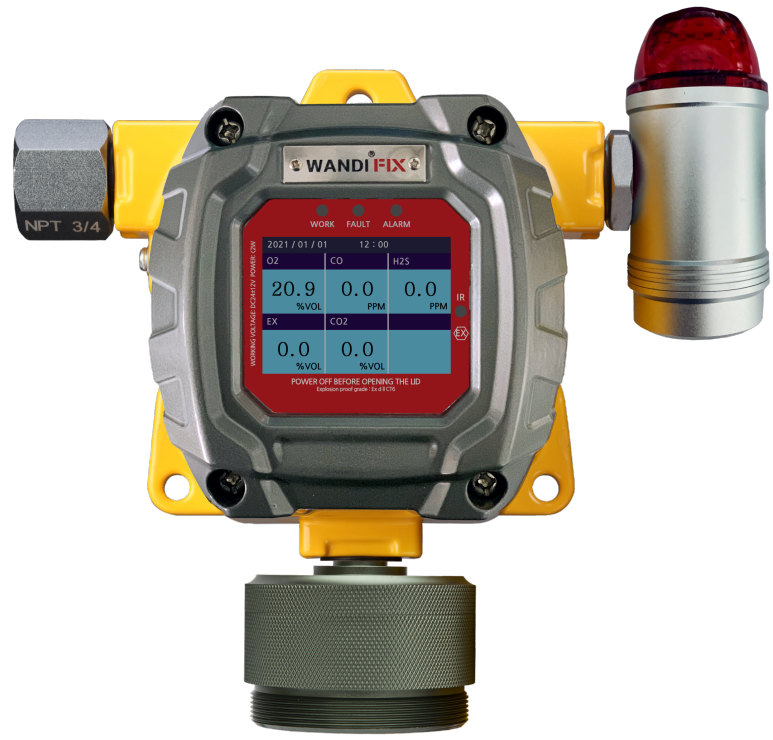

센서는 측정기 하단 부분에 장착 되기 때문에

복합형일경우 기판이 커져 하단 기판통 사이즈의 차이가 있습니다.

​

​

​

​

​

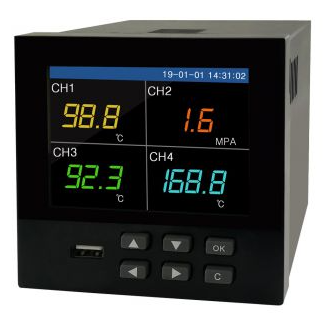

슈미아 R9600

​

자체적으로 데이터추출이 불가능한 FIX800에

연결하여 실시간데이터확인, 데이터 추출을 도와주는

데이터로거 장비 입니다.

​

R9600 은 4-20mA 신호를 받기때문에

4-20mA 유선 연결이 되어야합니다.

​

​

​

​

​

​

■ 설치 환경

​

● 설치 목적

FIX800에 나오는 실시간 데이터값을 지속적으로 확인을 하며

24시간 저장된 데이터를 추출하기 위함.

​

​

● 가스 농도

VOC 0-1,000ppm

​

​

● 요청사항

노트북에 슈미아 데이터로거 장비의 소프트웨어 설치 및 연동요청

엑셀로 데이터 추출 테스트 및 FIX800 시연

​

​

​

■ 설치시작

​

​

설치 시작전에 항상 하는게 있습니다.

위치 선정 및 통신선 라인 구성!

​

연구실 연구후드 내 FIX800 가스측정기 설치를 위해 위치를 잡고

가스측정기와 데이터로거는 유선으로 연결이 되어야하기때문에

통신선 라인을 안내하면서 유저의 요청사항대로 진행됩니다.

​

​

​

유저와 협의 후에 설치를 시작합니다



​

​

​

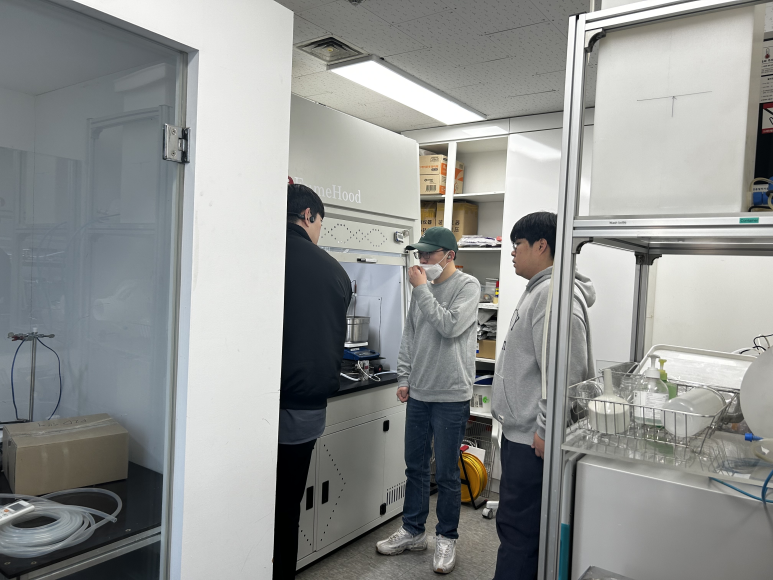

공사팀 분들은 가스측정기를 맡아주시고

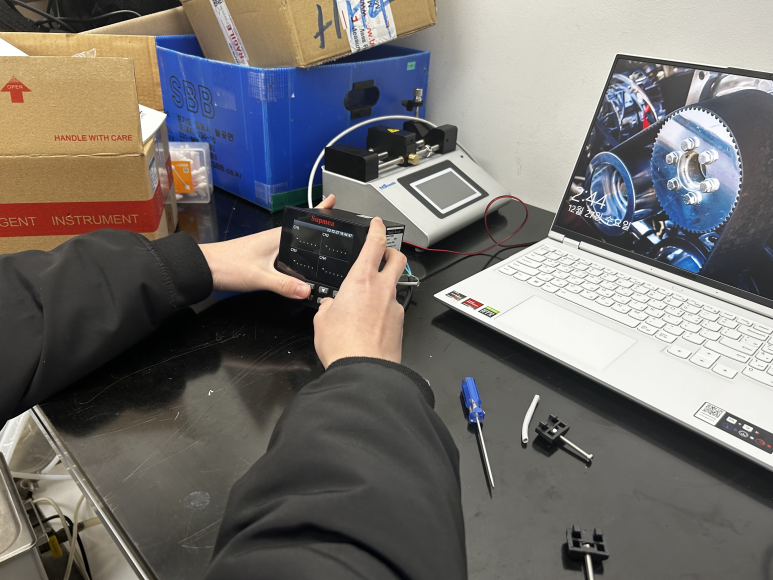

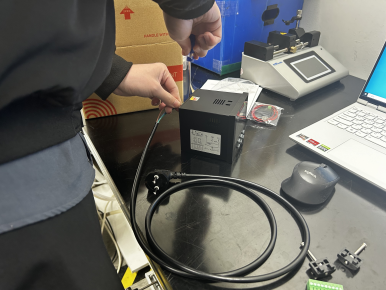

저는 노트북에 연결할 R9600 데이터로거장비를 조립하면서 노트북에 소프트웨어 설치를 맡고있습니다.

​

​

​



​

​

FIX800은 자리를 잡고 데이터로거장비 연결까지 완벽하게 진행되고있습니다.

​

이 때 사진은 없지만... 연구에 정말 진심이라는게 확 느껴진 부분이 노트북에서 느껴졌습니다..

소프트웨어를 설치하려고 파일을 받았는데

​

알집 조차 없는 새노트북이였습니다.

​

연구실이야 당연히 연구장비 재료 서류 등등 많은걸 봐왔지만 노트북이 쌔삥이라는 부분에서

이 유저분은 연구에 정말 진심인분이구나가 확 느껴졌습니다.

​

​

​

​

​

​

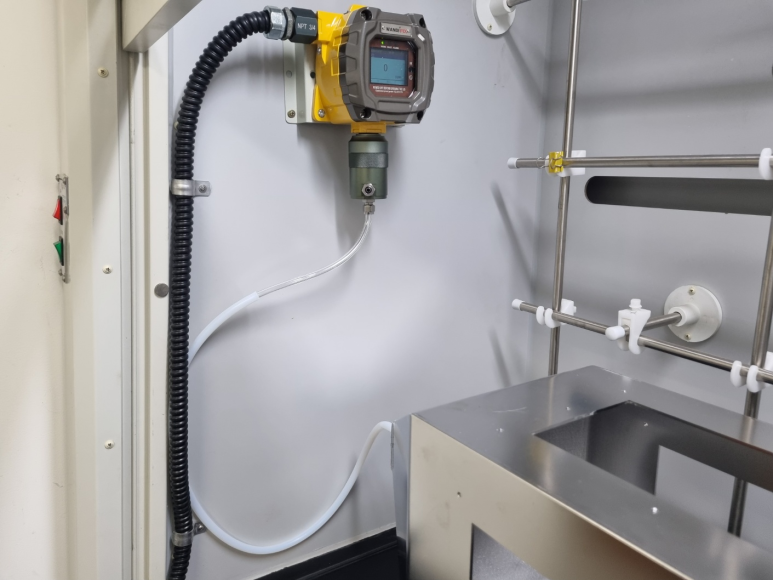

이렇게 가스측정기 설치를 마무리하고 측정기 전원연결 확인한 후에 데이터로거 장비에 4-20mA

연결 과 소프트웨어 연결을 해줍니다.

​

​

​

성공적입니다.

​

잘 작동하는것을 테스트한 후 연구원님에게 실시간 데이터값 넘어오는것을 확인시켜드린 뒤

사용법을 안내드렸습니다.

​

노트북이 꺼졌을경우 소프트웨어 재설정방법, 엑셀로 데이터값 추출방법 을 안내해드리고

설치를 마무리하였습니다.

​

FIX800 설치형 가스측정기의 값을 실시간으로 노트북 (PLC) 장비로 봐야하는 환경은

FIX800 과 데이터로거 R9600 을 함께 사용하시면 실시간 데이터값 확인 과 엑셀형태로 저장된 값을 쉽게 받아보실 수 있습니다.

​

​

​

​

이상으로 블로그 요약 정리 하고 마무리 하겠습니다.

​

​

1 슈미아 데이터로거 R9600 은 4-20mA 를 받는 장비입니다.

2 FIX800 에서 지원하는 4-20mA 를 유선 연결하여 데이터로거장비에 값을 전달합니다.

3 RS485 통신으로 PLC 연결은 프로토콜, 모드버스 통신 자료를 지원하고있습니다.

​

​

설치형, 휴대용 가스측정 문의는 언제나 환영입니다.

​

​

​

​

이상으로 오늘 서울의 한 대학교 연구실 포스팅을 마무리 하겠습니다.

​

​
